1. Tổng quan về khóa cáp inox DIN 741
1.1. Khái niệm và tên gọi kỹ thuật của sản phẩm
Khóa cáp inox DIN 741 là phụ kiện cơ khí chuyên dùng cố định đầu cáp thép. Sản phẩm hỗ trợ tạo mắt nối hoặc ghép hai sợi cáp song song tiện lợi. Ngành kim khí gọi chi tiết là ốc siết cáp inox hay kẹp cáp thép inox. Nhiều người gọi là khóa cáp thép không gỉ hoặc khóa cáp chữ U. Tên tiếng Anh là DIN 741 wire rope clip hay Stainless steel cable clamp. Tài liệu kỹ thuật quốc tế còn dùng tên U-bolt wire rope clip. Tùy theo mác thép, chi tiết là khóa cáp inox 304 hoặc khóa cáp inox 316. Khách hàng chỉ xác nhận mác inox khi có hồ sơ chứng chỉ của lô hàng.
1.2. Mục đích sử dụng trong mối nối cáp thép thông thường
Trong thi công dân dụng, cáp thép cần được siết chặt để giữ độ căng phẳng. Khóa cáp chữ U giúp tạo vòng khuyên cáp nhanh chóng và chắc chắn. Thao tác lắp đặt thực hiện dễ dàng bằng các dụng cụ cờ lê cầm tay. Sản phẩm không đòi hỏi máy ép thủy lực chuyên dụng cồng kềnh tại hiện trường. Thiết kế rãnh kẹp ôm sát sợi cáp giúp chống trượt cáp khi chịu kéo tĩnh. Kiểm soát đúng quy cách giúp mối nối cáp vận hành ổn định và thẩm mỹ. Người mua cần lựa chọn kích cỡ khóa cáp tương thích với đường kính cáp thép.
2. Đặc điểm nhận biết và cấu tạo sản phẩm

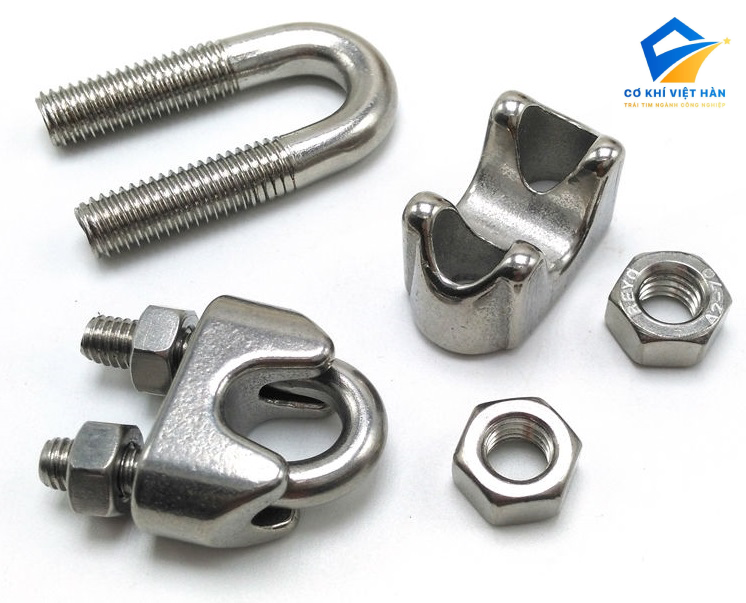

2.1. Cấu tạo bu lông chữ U, thân kẹp và hai đai ốc
Khóa cáp inox DIN 741 thông dụng gồm ba bộ phận chính liên kết cơ học. Bộ phận thứ nhất là một bu lông uốn cong hình chữ U tiện ren hai đầu. Bộ phận thứ hai là thân kẹp hay còn gọi là yên kẹp bằng kim loại. Bộ phận thứ ba gồm hai chiếc đai ốc lục giác ăn khớp bu lông. Hai đầu ren của bu lông chữ U xỏ xuyên qua hai lỗ thân kẹp. Khi vặn đai ốc tiến vào, thân kẹp ép sát giữ chặt các sợi cáp. Sự phối hợp của ba bộ phận tạo nên lực ép kẹp chặt các tao cáp.
2.2. Đặc điểm thân kẹp và công nghệ gia công chi tiết
Thân yên kẹp có rãnh lõm hình bán nguyệt ôm khít bề mặt tao cáp thép. Biên dạng rãnh lượn sóng giúp tăng ma sát và định hướng sợi cáp thẳng hàng. Cấu tạo thân kẹp có thể thay đổi linh hoạt tùy theo từng nhà sản xuất. Không mặc định mọi thân kẹp đều được đúc hoặc bu lông uốn cùng phương pháp. Bề mặt các chi tiết được xử lý sáng bóng tự nhiên và sạch bavia gia công. Cần kiểm tra bản vẽ catalogue để nắm rõ quy cách gia công từng mã hàng.
>>>Tham khảo thêm các sản phảm inox:
- Bu lông Inox Việt Hàn
- Thanh ren – Ty ren Inox
- Xích inox các loại Việt Hàn
- Long đen inox Việt Hàn
- Êcu – Đai ốc inox
- Ubolt inox
- Dây cáp
- Vít inox các loại
3. Nguyên lý kẹp giữ cáp thép và cơ chế ma sát
3.1. Cơ chế tạo lực ép ma sát dọc theo sợi cáp
Nguyên lý làm việc của kẹp cáp chữ U dựa trên lực ma sát nén ép. Khi siết hai đai ốc, thân kẹp dịch chuyển tịnh tiến về phía đáy bu lông. Hai đoạn cáp đặt lồng bên trong bị ép chặt vào nhau trong lòng rãnh. Áp lực nén vuông góc tạo ra lực ma sát giữ hai sợi cáp không trượt. Lực giữ cáp hình thành dọc theo chiều dài tiếp xúc của thân yên kẹp. Người thợ cần siết đều hai đai ốc để lực ép phân bố cân bằng hai nhánh.
3.2. Yếu tố ảnh hưởng đến độ bám giữ của mối kẹp
Hiệu quả giữ chặt của khóa cáp phụ thuộc vào nhiều yếu tố kỹ thuật. Đường kính cáp phải vừa khít với lòng trong của bu lông chữ U và kẹp. Nếu khóa cáp quá rộng, lực ép sẽ không đủ ma sát chống trượt tuột cáp. Nếu khóa cáp quá chật, thân bu lông nghiến đứt các sợi thép nhỏ bên ngoài. Với cáp bọc nhựa, người thợ bắt buộc phải tuốt bỏ lớp nhựa trước khi kẹp. Việc tuốt nhựa giúp hai lõi thép tiếp xúc trực tiếp tăng ma sát giữ cáp.
4. Tình trạng tiêu chuẩn DIN 741 và phân biệt với EN 13411-5
4.1. Tình trạng tiêu chuẩn DIN 741 trong thương mại
Tiêu chuẩn DIN 741 là tiêu chuẩn cũ của Đức dành cho khóa cáp thép. Hiện nay, tiêu chuẩn DIN 741 đã chính thức bị rút khỏi hệ thống kỹ thuật. Tiêu chuẩn này không có tiêu chuẩn quốc tế ISO thay thế trực tiếp tương đương. Tuy nhiên, tên gọi khóa cáp DIN 741 vẫn dùng rất phổ biến trong thương mại. Ký hiệu giúp khách hàng dễ dàng tìm kiếm phụ kiện theo thói quen sử dụng. Cần đối chiếu catalogue thực tế để xác nhận kích thước chi tiết mã hàng.
4.2. Phân biệt DIN 741 với tiêu chuẩn nâng hạ EN 13411-5
Cần phân biệt rõ khóa cáp DIN 741 với tiêu chuẩn châu Âu EN 13411-5. Tiêu chuẩn EN 13411-5 quy định cho kẹp cáp dùng trong hệ thống chịu lực nặng. Kẹp cáp EN 13411-5 có thân kẹp dày và bu lông chữ U chịu lực cao. Sản phẩm EN 13411-5 được kiểm định nghiêm ngặt để đảm bảo an toàn tải trọng. Không mặc định mọi khóa cáp thương mại DIN 741 tương đương chuẩn EN 13411-5. Bảng dưới đây giúp tóm tắt sự khác biệt cốt lõi giữa hai dòng kẹp:
| Tiêu chí so sánh | Khóa cáp kiểu DIN 741 | Kẹp cáp chuẩn EN 13411-5 |
|---|---|---|
| Tình trạng tiêu chuẩn | Tiêu chuẩn cũ đã bị rút bỏ. | Tiêu chuẩn châu Âu đang hiệu lực. |
| Mục đích sử dụng | Dây chằng, lan can, hàng rào tĩnh. | Kết cấu chịu tải, ứng dụng nặng. |
| Chứng nhận nâng hạ | Không dùng cho nâng hạ hàng. | Có chứng nhận nâng hạ chuyên dụng. |
5. Thông số kỹ thuật khóa cáp inox DIN 741

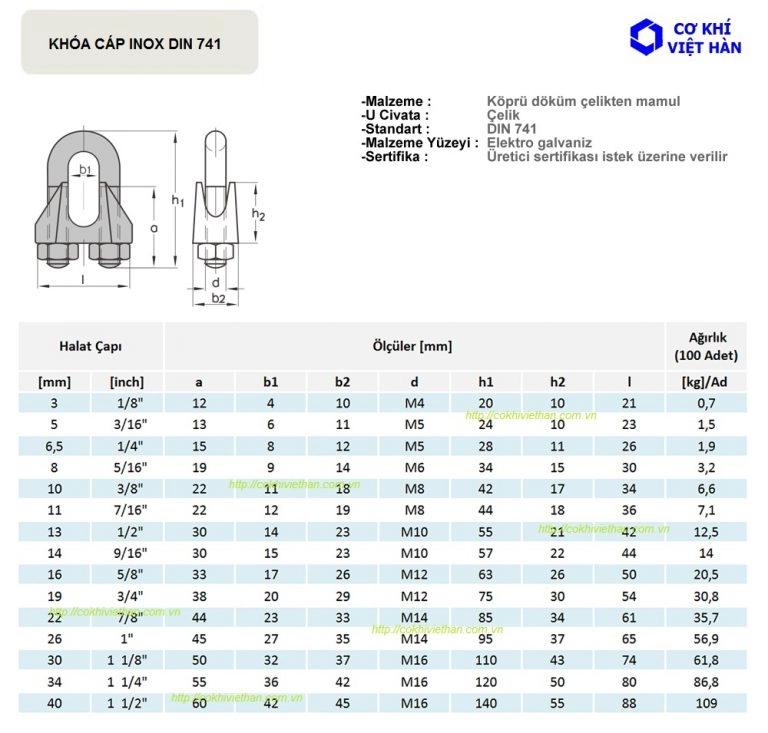

5.1. Bảng thông số định danh và kích thước hình học
Bảng dưới đây tổng hợp các trường dữ liệu hình học cần kiểm tra:
| Thông số | Mô tả |
|---|---|
| Tên sản phẩm | Khóa cáp inox DIN 741 / Ốc siết cáp inox. |
| Tên tiếng Anh | DIN 741 wire rope clip / Cable clamp. |
| Tiêu chuẩn áp dụng | DIN 741 (tiêu chuẩn cũ đã rút hiệu lực). |
| Cấu tạo chi tiết | Gồm 1 bu lông U, 1 thân kẹp, 2 đai ốc. |
| Quy cách cáp thép | Đường kính cáp tương thích theo từng mã hàng. |
| Đường kính bu lông (d) | Đường kính thân ren bu lông chữ U hệ mét. |
| Khoảng cách ren (b1) | Khoảng lọt lòng giữa hai nhánh bu lông U. |
| Chiều cao bu lông (h1) | Chiều cao phủ bì tính từ đỉnh vòm bu lông. |
| Kích thước thân kẹp | Chiều dài, chiều rộng và chiều cao thân kẹp. |
| Kích thước đai ốc | Đai ốc lục giác hệ mét ăn khớp bu lông U. |
5.2. Bảng thông số vật liệu và chứng từ kỹ thuật
Bảng dưới đây trình bày các thông số vật liệu và yêu cầu kỹ thuật:
| Thông số | Mô tả |
|---|---|
| Vật liệu bu lông U | Thép không gỉ Inox 201, Inox 304 hoặc Inox 316. |
| Vật liệu thân yên kẹp | Thép không gỉ Inox 201, Inox 304 hoặc Inox 316. |
| Phân loại vật liệu | Ký hiệu nhóm A2 hoặc A4 theo lô hàng xác nhận. |
| Bề mặt hoàn thiện | Xử lý điện hóa sáng mờ, sạch dầu mỡ gia công. |
| Phê duyệt nâng hạ | Không phê duyệt cho nâng hạ cẩu kéo tải trọng. |
| Ứng dụng kỹ thuật | Cố định cáp lan can, giàn cây cảnh, hàng rào. |
| Chứng từ kỹ thuật | Cần đối chiếu sản phẩm thực tế hoặc catalogue. |
5.3. Cách đọc ký hiệu quy cách và kích thước bu lông
Quy cách khóa cáp thường gọi theo đường kính sợi cáp tương thích. Ví dụ khóa cáp 6 mm dùng kẹp giữ sợi cáp đường kính 6 mm. Tuy nhiên người mua cần phân biệt đường kính cáp và bu lông U. Khóa cáp cỡ 6 mm thường dùng bu lông chữ U ren M5 hoặc M6. Hai thông số này hoàn toàn khác nhau về bản chất kích thước. Người mua cần tra cứu catalogue chọn đúng kích cỡ theo bản vẽ.
6. Vật liệu inox sản xuất và bề mặt hoàn thiện
6.1. Đặc tính của mác thép không gỉ inox 201 và inox 304
Khóa cáp chất liệu inox 201 là lựa chọn kinh tế cho môi trường trong nhà. Thép không gỉ 201 có độ cứng cao và chịu tải kéo khá tốt. Tuy nhiên, inox 201 dễ bị hoen ố nếu tiếp xúc nước mưa thường xuyên. Chi tiết phù hợp dùng cho khung giá đỡ và giàn hoa trang trí khô ráo. Khóa cáp inox 304 là dòng sản phẩm thông dụng nhất trong dân dụng. Thép không gỉ 304 chứa crom và niken giúp chống oxy hóa tốt ngoài trời. Sản phẩm giữ được độ sáng bóng và không bị rỉ sét làm kẹt ren.
6.2. Đặc tính của inox 316 và lưu ý đồng bộ vật liệu
Tại công trình ven biển, khóa cáp inox 316 là phương án được ưu tiên. Hợp kim inox 316 có molypden giúp tăng cường khả năng chống rỗ muối mặn. Chi tiết chống chịu tốt hơi ẩm mặn mà không bị ăn mòn cục bộ. Dù vậy, không cam kết inox 316 chống gỉ trong mọi môi trường axit đậm đặc. Không mặc định khóa cáp inox luôn làm từ cùng mác thép. Người mua cần kiểm tra chứng chỉ phân tích của từng chi tiết lắp ghép. Việc đồng bộ chất liệu inox 304 hay 316 giúp tránh ăn mòn điện hóa.
7. Ứng dụng thực tế của khóa cáp inox DIN 741
7.1. Ứng dụng trong hàng rào, lan can và trang trí kiến trúc
Ứng dụng phổ biến nhất của ốc siết cáp là trong lan can cáp. Chi tiết dùng siết chặt vòng khuyên cáp ở đầu trụ cầu thang và ban công. Vẻ sáng bóng của inox mang lại nét hiện đại cho kiến trúc nhà ở. Sản phẩm tạo cảm giác thoáng đãng và an toàn cho gia đình sử dụng. Trong sân vườn, khóa cáp inox dùng làm giàn dây leo cây cảnh. Sản phẩm không bị gỉ sét làm ố bẩn trụ gỗ hay tường bê tông.
7.2. Ứng dụng căng lưới che nắng, biển quảng cáo và giằng tĩnh
Tại các nhà vườn nông nghiệp, chi tiết dùng căng dây đỡ lưới che nắng. Sản phẩm giữ hệ khung lưới ổn định dưới tác động của gió. Trong ngành quảng cáo ngoài trời, khóa cáp giúp giằng néo khung pano cố định. Các góc khung biển hiệu được gia cố bằng cáp siết rất chắc. Ngoài ra, sản phẩm còn dùng làm dây néo giằng cột ăng ten dân dụng. Tuy nhiên, sản phẩm chỉ phù hợp cho mối liên kết chịu tải tĩnh.
8. Hướng dẫn lựa chọn khóa cáp theo đường kính cáp
8.1. Nguyên tắc chọn cỡ khóa cáp tương thích sợi cáp
Để đảm bảo lực giữ cáp hiệu quả, người mua cần thực hiện các bước sau:
- Đo chính xác đường kính ngoài của sợi cáp thép trước khi lắp đặt.
- Chọn kích cỡ danh nghĩa của khóa cáp trùng khớp với đường kính cáp.
- Không dùng khóa cáp kích cỡ lớn hơn để kẹp cho sợi cáp nhỏ.
- Không ép sợi cáp lớn vào lòng bu lông chữ U của khóa cáp nhỏ.
- Đối chiếu môi trường lắp đặt để lựa chọn mác inox 304 hay inox 316.
Việc chọn đúng quy cách giúp bu lông chữ U ôm khít thân cáp an toàn.
8.2. Lưu ý về cấu tạo cáp mềm, cáp cứng và cáp bọc nhựa
Cấu tạo sợi cáp thép cũng ảnh hưởng trực tiếp đến việc chọn khóa kẹp. Cáp mềm nhiều sợi mảnh dễ bị bẹp hơn dòng cáp kết cấu cứng. Khi kẹp cáp mềm, người thợ cần kiểm soát lực siết vừa phải tránh đứt sợi. Đối với sợi cáp cứng, lực kẹp cần đủ lớn để tạo độ bám ma sát. Đặc biệt với dòng cáp thép có bọc lớp nhựa PVC hay PE ngoài. Người thợ bắt buộc phải tuốt bỏ lớp nhựa tại vị trí đặt khóa kẹp. Lõi thép tiếp xúc trực tiếp giúp đảm bảo hệ số ma sát kẹp an toàn.
9. Hướng dẫn lắp đặt đúng kỹ thuật và các lỗi thường gặp
9.1. Quy trình lắp khóa cáp và nguyên tắc đặt thân kẹp
Quá trình thi công lắp đặt khóa cáp thép cần thực hiện đúng kỹ thuật:
- Uốn cong sợi cáp quanh khuyên lót cáp tạo thành mắt vòng khép kín.
- Đặt thân yên kẹp tỳ trực tiếp lên đoạn cáp chịu lực chính dài.
- Đặt phần đáy uốn cong bu lông chữ U lên đoạn đầu cáp ngắn tự do.
- Xỏ hai đầu ren bu lông qua thân kẹp và vặn đều hai đai ốc.
- Lắp các khóa cáp tiếp theo với khoảng cách đều nhau theo chỉ dẫn.
Nguyên tắc vàng của ngành cáp là không đặt yên kẹp lên đoạn đầu cáp ngắn.
9.2. Những lỗi sai nguy hiểm thường gặp khi thi công
Lỗi phổ biến nhất là lắp ngược thân yên kẹp và bu lông chữ U. Khi đặt bu lông U lên đoạn chịu lực, lực uốn dễ đứt tao cáp. Lỗi thứ hai là lắp so le các khóa cáp ngược chiều nhau liên tục. Kiểu lắp so le làm sợi cáp bị vặn xoắn và giảm lực giữ cáp. Ngoài ra, siết một bên đai ốc quá chặt làm lệch thân kẹp chữ U. Lực siết không đều làm bu lông nghiêng và giảm diện tích tiếp xúc cáp.
9.3. Cách kiểm tra, bảo dưỡng và thay thế định kỳ
Sau khi mối ghép mang tải lần đầu, người thợ phải kiểm tra lại ốc. Cần dùng cờ lê siết bù phần lực kẹp hao hụt do dão sợi cáp. Định kỳ hàng tháng, kỹ thuật viên cần kiểm tra mắt thường mối kẹp ngoài trời. Quan sát xem thân kẹp có bị nứt hoặc sợi cáp có bị tuột không. Nếu phát hiện sợi cáp bị đứt tao, phải thay thế phụ kiện mới ngay. Khi tháo dỡ, không dùng lại bu lông chữ U đã bị cong vênh lệch.
10. Những giới hạn sử dụng và lưu ý an toàn trọng yếu
10.1. Khóa cáp DIN 741 không dùng cho nâng hạ hàng hóa
Điều lưu ý quan trọng là khóa cáp DIN 741 không dùng cho nâng hạ. Nhà sản xuất luôn ghi rõ sản phẩm không dùng cẩu kéo tải trên cao. Thân kẹp DIN 741 có thành kim loại mỏng nên lực giữ cáp giới hạn. Chi tiết không được thiết kế chịu xung lực giật đột ngột khi cẩu hàng. Tuyệt đối không dùng khóa cáp DIN 741 để treo người hoặc thang máy tời. Khi cần nâng hạ, kỹ sư bắt buộc dùng kẹp cáp đạt chuẩn EN 13411-5.
10.2. Lưu ý về môi trường làm việc và độ dão của sợi cáp
Mặc dù làm bằng thép không gỉ, khóa cáp vẫn có giới hạn làm việc. Inox 304 có thể bị rỗ nếu lắp ở nơi ngập nước biển chứa clo cao. Trong môi trường hóa chất mạnh, người mua nên cân nhắc chọn mác inox 316. Cần đối chiếu điều kiện nhiệt độ thực tế để chọn vật liệu phù hợp nhất. Ngoài ra, hiện tượng dão cáp đòi hỏi phải kết hợp tăng đơ căng cáp. Khóa cáp chỉ cố định đầu cáp chứ không thể tự điều chỉnh độ căng.
Chú ý khi lựa chọn và sử dụng khóa cáp inox DIN 741
Nguyên tắc kiểm tra thông số, chiều lắp và an toàn kỹ thuật
- Nhận diện đúng sản phẩm khóa cáp DIN 741 gồm bu lông chữ U, thân kẹp và 2 đai ốc.
- Tiêu chuẩn DIN 741 đã chính thức bị rút và không có chuẩn thay thế trực tiếp tương đương.
- Không sử dụng khóa cáp DIN 741 cho nâng hạ hàng hóa hoặc treo tải trọng người trên cao.
- Nếu ứng dụng nâng hạ chuyên dụng, bắt buộc phải lựa chọn kẹp cáp theo chuẩn EN 13411-5.
- Luôn đặt thân yên kẹp tiếp xúc đoạn cáp chịu lực, bu lông U đặt lên đầu cáp tự do.
- Không bao giờ lắp so le các khóa cáp hoặc lắp ngược thân yên kẹp lên đoạn cáp ngắn.
- Kiểm tra kích thước bu lông chữ U và lòng kẹp vừa khít với đường kính sợi cáp thực tế.
- Xác nhận mác inox 304 hoặc 316 thông qua chứng chỉ phân tích chất lượng của lô hàng.
- Bắt buộc phải siết lại hai đai ốc sau lần đầu tiên hệ thống cáp mang tải làm việc.
- Khi thay thế phụ kiện cũ, cần đo lại đường kính cáp và kiểm tra biến dạng tao cáp.
