ĐAI ỐC LỤC GIÁC INOX DIN 934: CẤU TẠO, THÔNG SỐ KỸ THUẬT VÀ ỨNG DỤNG

—

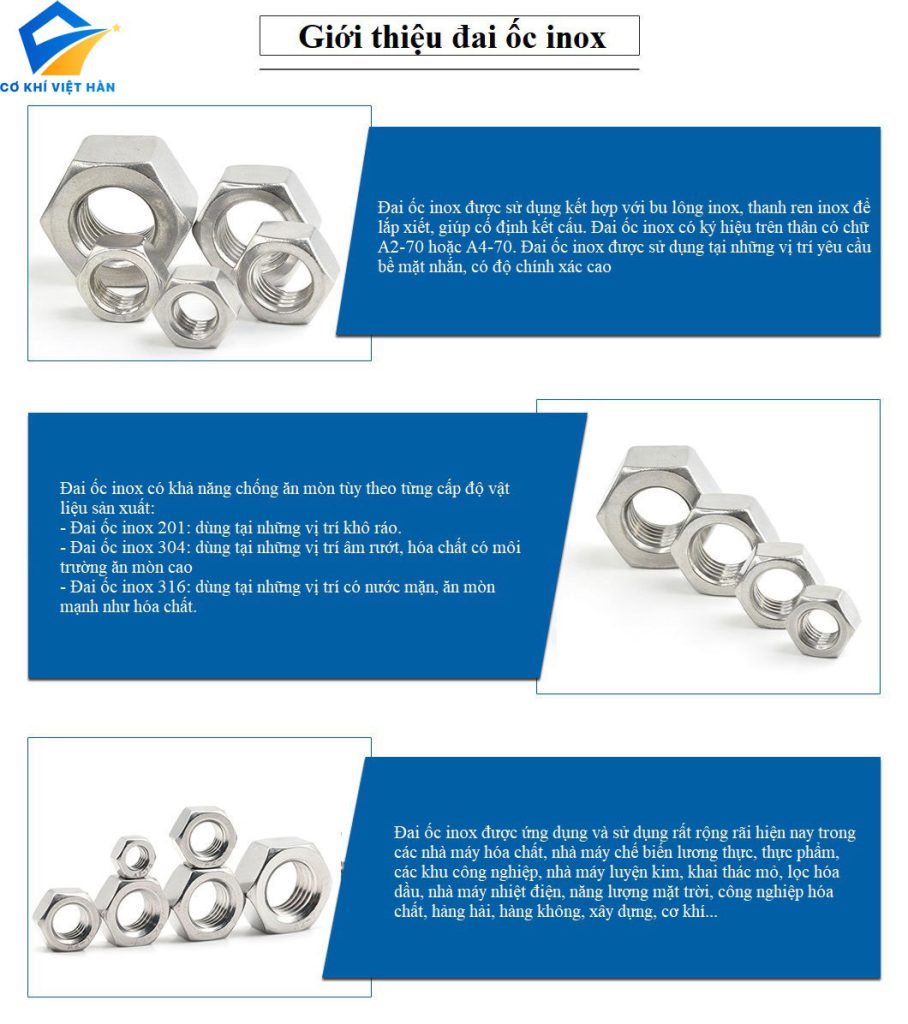

1. Đai ốc lục giác inox DIN 934 là gì?

Đai ốc lục giác inox DIN 934 là chi tiết cơ khí có lỗ tiện ren trong suốt. Thân ngoài của đai ốc được tạo hình lục giác đều với sáu mặt phẳng đối xứng. Tên tiếng Anh kỹ thuật của sản phẩm là hex nut DIN 934 hoặc hexagon nut stainless steel.

Sản phẩm giữ vai trò tiếp nhận chi tiết có ren ngoài như bu lông, vít cấy hoặc ty ren. Khi vặn siết, đai ốc ép chặt các bề mặt lắp ghép lại với nhau. Chi tiết này phục vụ cho các mối liên kết tĩnh thông dụng trong cơ khí và xây dựng.

Người dùng cần phân biệt đai ốc tiêu chuẩn với các dòng đai ốc chuyên dụng khác. Sản phẩm không có vòng đệm nhựa tự hãm, không xẻ rãnh khóa và không có mặt bích liền. Đây là dòng đai ốc cơ bản nhất, đáp ứng các mối ghép không đòi hỏi cơ cấu chống xoay đặc thù.

—

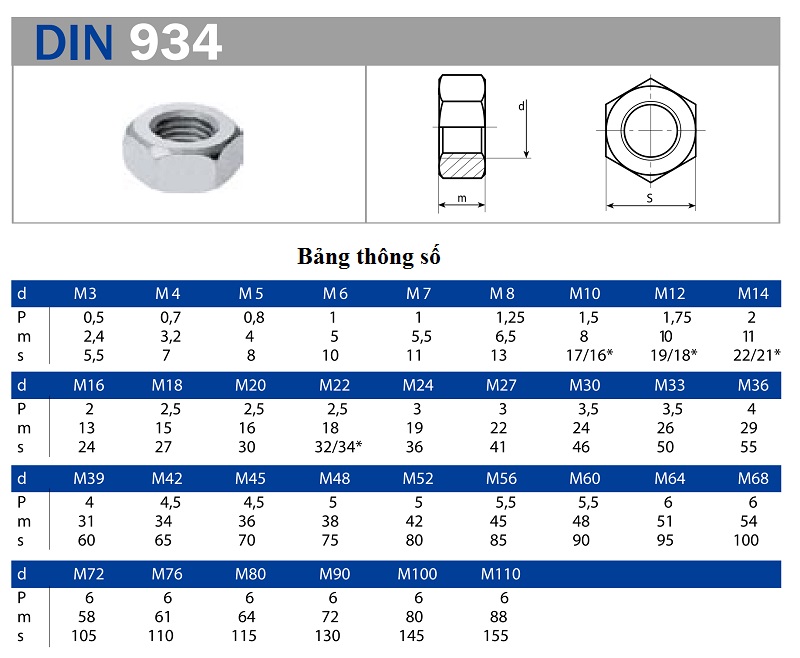

2. Thông số kỹ thuật đai ốc lục giác inox DIN 934

Thông số kỹ thuật của đai ốc lục giác cần được xác định rõ ràng theo bảng tiêu chuẩn. Dưới đây là bảng tổng hợp các chỉ tiêu quy cách cơ bản của dòng sản phẩm này:

Tiêu chuẩn DIN 934 quy định tỷ lệ chiều cao đai ốc xấp xỉ 0.8 lần đường kính danh định. Bảng dưới đây cung cấp các thông số hình học chi tiết cho bước ren thô thông dụng:

Các thông số trên áp dụng cho đai ốc ren thô tiêu chuẩn DIN 934. Các trường hợp ren mịn hoặc ren phi tiêu chuẩn cần đối chiếu catalogue riêng.

—

3. DIN 934 là tiêu chuẩn gì và thực trạng kỹ thuật hiện hành?

Người mua hàng kỹ thuật cần hiểu rõ nguồn gốc và trạng thái của tiêu chuẩn DIN 934. Đây là tiêu chuẩn công nghiệp do Viện Tiêu chuẩn Đức ban hành từ nhiều thập kỷ trước.

Tiêu chuẩn phiên bản DIN 934:1987-10 hiện nay đã được tổ chức DIN Media xác nhận ở trạng thái rút bỏ (WITHDRAWN). Mục tiêu của việc rút bỏ là để đồng bộ hóa hệ thống tiêu chuẩn châu Âu sang tiêu chuẩn quốc tế ISO.

Tiêu chuẩn hiện hành mới nhất thay thế tương ứng là DIN EN ISO 4032:2023-12. Tiêu chuẩn này quy định về đai ốc lục giác thường loại 1 (Style 1). Giữa hai tiêu chuẩn này có một số điểm khác biệt về kích thước hình học.

Tuy nhiên, tại Việt Nam và chuỗi cung ứng châu Á, ký hiệu “DIN 934” vẫn là tên gọi thương mại phổ biến nhất. Các nhà máy vẫn duy trì sản xuất khuôn theo DIN 934 vì tính tương thích rộng rãi. Do đó, người mua cần làm rõ yêu cầu dự án áp dụng mã DIN 934 hay ISO 4032.

>>>Tham khảo thêm các sản phảm inox:

• Bu lông Inox Việt Hàn
• Thanh ren – Ty ren Inox
• Xích inox các loại Việt Hàn
• Long đen inox Việt Hàn
• Êcu – Đai ốc inox
• Ubolt inox
• Dây cáp
• Vít inox các loại

—

4. Cấu tạo chi tiết của đai ốc lục giác inox

Cấu tạo của một chiếc đai ốc lục giác gồm các vùng hình học được tính toán chính xác:

4.1. Thân ngoài sáu cạnh đối xứng

Sáu mặt phẳng bên ngoài tạo thành lăng trụ lục giác đều đồng tâm với trục ren. Bề mặt phẳng tiếp nhận lực vặn xoay từ các chấu của cờ lê hoặc đầu khẩu máy siết. Kích thước giác s được kiểm soát dung sai chặt chẽ để tránh làm trượt dụng cụ vặn.

4.2. Lỗ ren trong đồng trục

Đường ren trong chạy thông suốt từ mặt đáy bên này sang mặt đáy bên kia của đai ốc. Ren hệ mét được gia công theo góc đỉnh sáu mươi độ với bước ren đồng đều. Độ đồng trục giữa tâm ren và thân ngoài giúp lực siết phân bố cân bằng.

4.3. Bề mặt tì đè và góc vát mép (Chamfer)

Hai mặt đáy của đai ốc là mặt phẳng tì đè tiếp xúc với long đen hoặc chi tiết kẹp. Mép ngoài của hai mặt đáy được vát một góc nghiêng khoảng mười lăm đến ba mươi độ. Góc vát này giúp loại bỏ cạnh sắc nguy hiểm và hỗ trợ dẫn hướng dụng cụ lắp ghép.

—

5. Nguyên lý hoạt động và cơ chế tạo lực kẹp

Nguyên lý làm việc của đai ốc lục giác dựa trên sự chuyển đổi mô-men xoắn thành lực căng dọc trục. Trình tự làm việc diễn ra qua các bước cơ học sau:

Đầu tiên, đai ốc được đưa vào đầu ren ngoài của thân bu lông hoặc ty ren. Hai hệ ren ăn khớp với nhau theo đường xoắn ốc khi xoay theo chiều kim đồng hồ.

Người thợ dùng cờ lê tác động một mô-men xoắn lên sáu mặt phẳng bên ngoài của thân đai ốc. Đai ốc tịnh tiến dọc theo trục ren cho đến khi mặt đáy chạm vào bề mặt chi tiết kẹp.

Khi tiếp tục vặn siết, mặt ren trong của đai ốc tì mạnh lên mặt ren ngoài của bu lông. Hành động này làm thân bu lông giãn dài đàn hồi nhẹ, sinh ra lực căng kẹp chặt mối ghép. Lực ma sát giữa các sườn ren giữ cho đai ốc không bị tự tháo lỏng trong điều kiện tải tĩnh.

—

6. Phân tích vật liệu: Inox 201, Inox 304 và Inox 316

Đai ốc lục giác DIN 934 được gia công từ nhiều mác thép không gỉ khác nhau. Việc lựa chọn mác inox phụ thuộc trực tiếp vào điều kiện môi trường của công trình:

6.1. Đai ốc inox 201

Inox 201 là lựa chọn kinh tế có độ bền cơ học cao và độ cứng bề mặt tốt. Tuy nhiên, khả năng chống ăn mòn của mác thép này ở mức cơ bản do hàm lượng niken thấp. Sản phẩm phù hợp cho các mối ghép bên trong nhà xưởng khô ráo, ít tiếp xúc với nước.

6.2. Đai ốc inox 304

Inox 304 là mác thép không gỉ Austenitic được sử dụng phổ biến nhất hiện nay. Vật liệu có khả năng chống oxy hóa tốt trong môi trường nước ngọt và điều kiện thời tiết ngoài trời. Đây là dòng đai ốc tiêu chuẩn cho đa số các công trình cơ điện và lắp máy dân dụng.

6.3. Đai ốc inox 316

Inox 316 được bổ sung thêm nguyên tố Molypden vào thành phần hợp kim cơ sở. Thành phần này giúp nâng cao khả năng chống ăn mòn lỗ trong môi trường chứa muối biển hoặc axit nhẹ. Sản phẩm thường được chỉ định cho các công trình ven biển, giàn khoan hoặc trạm xử lý nước thải.

Người mua cần phân biệt rõ Inox 316 với Inox 316L có hàm lượng carbon thấp phục vụ gia công hàn nhiệt. Đồng thời, vật liệu inox không có khả năng chống ăn mòn tuyệt đối trong mọi môi trường hóa chất đậm đặc.

—

7. Ứng dụng thực tế của đai ốc lục giác inox DIN 934

Nhờ hình dáng chuẩn hóa và độ bền cơ học tin cậy, sản phẩm xuất hiện trong nhiều ngành:

• Lắp ráp các chi tiết khung máy, thiết bị cơ khí và băng chuyền sản xuất công nghiệp.
• Kết hợp với thanh ty ren để treo hệ thống máng cáp điện và ống thông gió HVAC tòa nhà.
• Siết chặt các mối ghép giàn khung thép đỡ pin năng lượng mặt trời trên mái công trình.
• Lắp đặt mặt bích van công nghiệp trên các tuyến ống dẫn nước và chất lỏng xử lý.
• Sử dụng trong lắp dựng kết cấu lan can, rào chắn và phụ kiện kiến trúc ngoài trời.

Sản phẩm chỉ dùng cho mục đích siết chặt cơ học thông thường. Đai ốc không được thiết kế làm linh kiện nâng hạ hay mắt cẩu chịu tải trọng động.

—

8. Đai ốc DIN 934 dùng kết hợp với những chi tiết nào?

Để tạo thành một mối ghép ren hoàn chỉnh, đai ốc lục giác luôn đi kèm các phụ kiện đồng bộ:

Bu lông lục giác ren lửng hoặc ren suốt: Thường kết hợp với bu lông DIN 933 hoặc DIN 931. Đai ốc ăn khớp vào đầu ren bu lông để kẹp giữ các bản mã kết cấu.

Thanh ren và ty ren suốt: Thường dùng với thanh ren DIN 975 hoặc DIN 976. Đai ốc đóng vai trò hãm cố định vị trí của bát treo hoặc giá đỡ trên thân ty ren.

Long đen phẳng và long đen vênh: Thường đặt giữa đai ốc và bề mặt chi tiết kẹp. Long đen phẳng giúp phân bổ đều lực ép, còn long đen vênh hỗ trợ chống nới lỏng nhẹ.

Các chi tiết kết hợp bắt buộc phải có cùng đường kính danh nghĩa và bước ren. Đồng thời, nên chọn cùng mác vật liệu inox để tránh nguy cơ ăn mòn điện hóa giữa các kim loại.

—

9. Phân biệt DIN 934 với các loại đai ốc cơ khí khác

Trong ngành bu lông ốc vít, có nhiều loại đai ốc phục vụ các chức năng chuyên biệt. Bảng đối chiếu dưới đây làm rõ sự khác biệt kỹ thuật giữa các dòng sản phẩm:

Mỗi loại đai ốc được thiết kế tối ưu hóa cho từng sơ đồ chịu lực và điều kiện thi công riêng biệt.

—

10. So sánh chi tiết giữa tiêu chuẩn DIN 934 và ISO 4032

Kỹ sư thiết kế cần nắm rõ các điểm khác biệt hình học giữa DIN 934 và ISO 4032. Sự khác biệt tập trung vào chiều cao đai ốc m và kích thước giác vặn s:

Về chiều cao, đai ốc ISO 4032 (Style 1) có chiều cao lớn hơn so với DIN 934 ở hầu hết các size. Chiều cao lớn hơn giúp đai ốc ISO có thêm bước ren ăn khớp, tăng khả năng chịu tải tuột ren.

Về kích thước cờ lê s, có bốn quy cách kích thước có sự thay đổi giữa hai tiêu chuẩn:

• Quy cách M10: DIN 934 dùng cờ lê s = 17 mm, trong khi ISO 4032 dùng cờ lê s = 16 mm.
• Quy cách M12: DIN 934 dùng cờ lê s = 19 mm, trong khi ISO 4032 dùng cờ lê s = 18 mm.
• Quy cách M14: DIN 934 dùng cờ lê s = 22 mm, trong khi ISO 4032 dùng cờ lê s = 21 mm.
• Quy cách M22: DIN 934 dùng cờ lê s = 32 mm, trong khi ISO 4032 dùng cờ lê s = 34 mm.

Các kích thước khác như M6 (s=10), M8 (s=13), M16 (s=24), M20 (s=30) giữ nguyên kích thước cờ lê.

—

11. Kích thước cờ lê và cách chọn dụng cụ siết

Kích thước giác s thể hiện khoảng cách giữa hai mặt phẳng song song của thân lục giác. Thông số này là căn cứ duy nhất để người thợ lựa chọn dụng cụ siết cờ lê hoặc đầu tuýp.

Người dùng không được nhầm lẫn giữa đường kính ren danh định và kích thước cờ lê. Ví dụ, đai ốc M8 có đường kính ren 8 mm nhưng bắt buộc phải dùng cờ lê cỡ 13 mm.

Việc sử dụng dụng cụ siết đúng kích cỡ giúp ôm khít các góc cạnh của đai ốc. Dùng cờ lê quá rộng hoặc mỏ lết lỏng lẻo sẽ làm toét các góc lục giác khi vặn mạnh.

—

12. Cách lựa chọn đai ốc lục giác inox DIN 934 chuẩn xác

Để đảm bảo độ bền và tính tương thích lắp ráp, việc chọn mua cần căn cứ vào các bước:

12.1. Xác định đường kính và bước ren

Kích thước ren danh nghĩa M6, M8, M10, M12… phải trùng khớp với thân bu lông chờ sẵn. Cần kiểm tra ren là bước ren thô tiêu chuẩn hay bước ren mịn để tránh kẹt ren.

12.2. Lựa chọn mác inox theo môi trường

Chọn mác Inox 201 cho môi trường trong nhà khô ráo để tối ưu hóa ngân sách dự án. Chỉ định mác Inox 304 cho môi trường thông thường hoặc Inox 316 cho môi trường ẩm mặn ven biển.

12.3. Kiểm tra tiêu chuẩn quy định của hồ sơ

Kiểm tra bản vẽ dự án yêu cầu chuẩn DIN 934 hay ISO 4032 để chuẩn bị dụng cụ vặn phù hợp. Điều này đặc biệt quan trọng đối với các quy cách M10, M12 và M14.

12.4. Xác định số lượng và phụ kiện đi kèm

Đặt mua đồng bộ số lượng đai ốc cùng bu lông, long đen phẳng và long đen vênh tương thích.

—

13. Hướng dẫn lắp đặt và hiện tượng cháy ren inox

Vật liệu thép không gỉ có đặc tính dẻo và dễ phát sinh nhiệt ma sát cao khi siết nhanh. Hiện tượng này trong cơ khí gọi là cháy ren hoặc dính ren (galling):

Bước 1: Làm sạch bụi bẩn và mạt sắt bám trên bước ren của cả bu lông và đai ốc.

Bước 2: Vặn đai ốc vào thân bu lông bằng tay từ hai đến ba vòng đầu tiên để định tâm.

Bước 3: Nên bôi một lớp mỡ bò hoặc sáp bôi trơn chuyên dụng lên ren inox trước khi siết.

Bước 4: Dùng cờ lê vặn siết từ từ với tốc độ đều tay, tránh dùng súng bắn ốc tốc độ cao.

Bước 5: Siết đai ốc đạt mức lực vừa đủ theo thiết kế và kiểm tra độ ổn định của mối ghép.

—

14. Những lỗi thường gặp khi sử dụng đai ốc inox

Trong quá trình thi công thực tế, người thao tác cần tránh các sai sót kỹ thuật sau:

• Dùng máy bắn ốc siết ở tốc độ cực cao làm ren inox bị cháy dính cứng ngắc không tháo được.
• Vặn lệch góc ngay từ đầu khiến các bước ren đầu tiên bị trờn và biến dạng vĩnh viễn.
• Nhầm lẫn giữa bước ren thô và bước ren mịn trên cùng một kích thước đường kính.
• Dùng cờ lê sai kích thước khiến các góc cạnh của thân lục giác bị bo tròn toét mép.
• Lắp lẫn đai ốc inox với bu lông sắt mạ kẽm gây ra hiện tượng ăn mòn điện hóa kim loại.

—

15. Quy chuẩn bảo quản đai ốc inox trong kho

Để duy trì chất lượng bề mặt và độ sắc nét của ren trước khi đưa vào lắp ráp, cần lưu ý:

• Bảo quản đai ốc trong bao bì hoặc khay nhựa phân loại riêng theo từng quy cách đường kính.
• Khu vực kho phải khô ráo, thông thoáng, tránh tiếp xúc trực tiếp với hóa chất bay hơi.
• Tuyệt đối không để lẫn đai ốc inox với các phoi sắt thép carbon để tránh nhiễm bẩn bề mặt.
• Tách biệt khu vực lưu trữ đai ốc Inox 201, Inox 304 và Inox 316 để tránh lấy nhầm vật tư.

—

16. Câu hỏi thường gặp về đai ốc lục giác inox DIN 934

Đai ốc lục giác inox DIN 934 là gì?
Đây là phụ kiện tán lục giác thường bằng thép không gỉ có ren trong, sản xuất theo chuẩn DIN 934.

DIN 934 có còn là tiêu chuẩn hiện hành không?
DIN 934 hiện đã được rút bỏ bởi DIN Media và thay thế bằng tiêu chuẩn quốc tế DIN EN ISO 4032.

Vì sao thị trường vẫn gọi tên đai ốc DIN 934?
Vì đây là tên gọi thương mại quen thuộc suốt nhiều thập kỷ và khuôn mẫu sản xuất vẫn rất phổ biến.

DIN 934 khác ISO 4032 ở những điểm nào?
Đai ốc ISO 4032 có chiều cao dày hơn một chút và đổi kích thước cờ lê ở các size M10, M12, M14, M22.

Đai ốc M10 DIN 934 dùng cờ lê cỡ bao nhiêu?
Đai ốc M10 theo chuẩn DIN 934 dùng cờ lê 17 mm, trong khi theo chuẩn ISO 4032 dùng cờ lê 16 mm.

Đai ốc M12 DIN 934 dùng cờ lê cỡ bao nhiêu?
Đai ốc M12 theo chuẩn DIN 934 dùng cờ lê 19 mm, trong khi theo chuẩn ISO 4032 dùng cờ lê 18 mm.

Đai ốc inox 304 và 316 khác nhau như thế nào?
Inox 316 có chứa Molypden giúp chống ăn mòn trong môi trường muối biển và hóa chất tốt hơn Inox 304.

Đai ốc DIN 934 có phải đai ốc tự hãm không?
Không, DIN 934 là đai ốc lục giác thường, không có cơ cấu vòng nhựa tự khóa chống xoay như DIN 985.

Hiện tượng cháy ren khi siết đai ốc inox là gì?
Là hiện tượng ren inox bị dính chặt do ma sát sinh nhiệt khi siết quá nhanh, có thể phòng ngừa bằng mỡ bôi trơn.

Đai ốc DIN 934 có dùng chung với ty ren được không?
Có, đai ốc DIN 934 dùng rất phổ biến để siết cố định trên các thanh ty ren cùng đường kính và bước ren.

—

17. Kết luận

Đai ốc lục giác inox DIN 934 là chi tiết lắp xiết nền tảng trong mọi ngành sản xuất cơ khí và xây dựng công trình. Thiết kế lục giác chuẩn hóa kết hợp vật liệu thép không gỉ mang lại sự linh hoạt và độ bền cao.

Người thi công cần nắm rõ sự khác biệt giữa chuẩn DIN 934 và ISO 4032 để lựa chọn dụng cụ siết phù hợp. Việc tuân thủ kỹ thuật siết chậm và bôi trơn ren sẽ giúp mối ghép vận hành an toàn và bền bỉ dài lâu.
