ÊCU XẺ RÃNH INOX 304 / 316 – ĐAI ỐC XẺ RÃNH INOX 304 / 316: CẤU TẠO, THÔNG SỐ VÀ ỨNG DỤNG

—

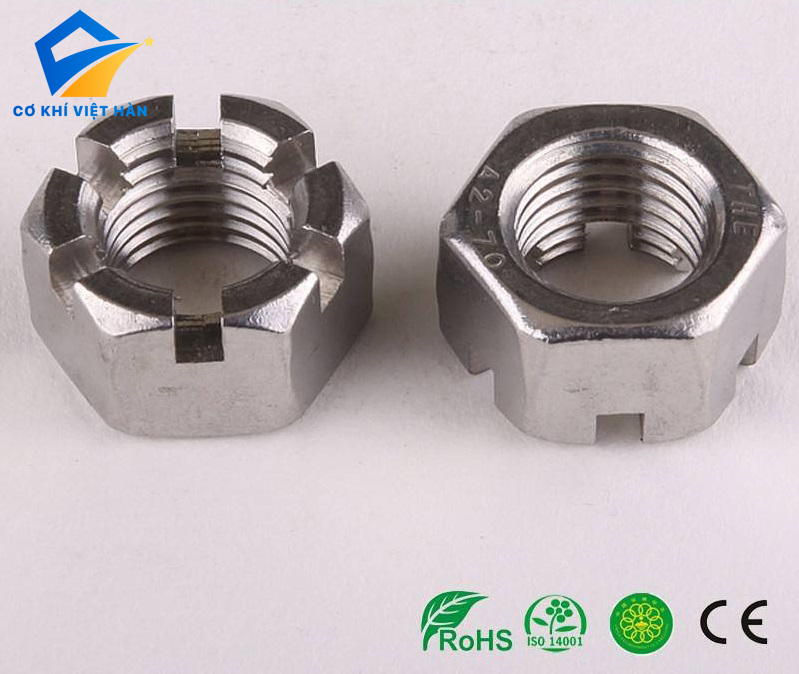

1. Êcu xẻ rãnh inox 304 / 316 là gì?

Êcu xẻ rãnh inox là loại đai ốc lục giác được chế tạo từ thép không gỉ. Trong tài liệu kỹ thuật quốc tế, sản phẩm thường được gọi là slotted nut hoặc castle nut.

Tại Việt Nam, sản phẩm có nhiều tên gọi thương mại như đai ốc xẻ rãnh, êcu chẻ hoặc êcu vương miện. Tên gọi xuất phát từ hình dạng các rãnh xẻ trên đầu giống như tường thành hoặc vương miện.

Điểm nhận diện đặc trưng là phần đầu đai ốc có các rãnh xuyên qua tâm ren. Chi tiết này phối hợp đồng bộ với một chiếc chốt chẻ xỏ ngang thân bu lông. Nhờ đó, mối ghép được giữ cố định an toàn mà không bị tuột ren.

Người mua cần phân biệt rõ sản phẩm này với đai ốc lục giác tiêu chuẩn thông thường. Đai ốc thông thường có bề mặt phẳng hoàn toàn và không có các rãnh chờ lắp chốt.

—

2. Cấu tạo của êcu xẻ rãnh inox

Cấu tạo của đai ốc xẻ rãnh gồm ba bộ phận hình học được gia công liền khối:

2.1. Thân lục giác ngoài

Phần thân dưới có sáu mặt phẳng đối xứng nhau tạo thành hình lục giác đều. Kích thước giữa hai mặt đối diện ký hiệu là s. Sáu cạnh này giúp người thợ sử dụng cờ lê hoặc đầu tuýp để siết đai ốc thuận tiện.

2.2. Lỗ ren trong

Lòng trong của thân đai ốc được tiện ren hệ mét tiêu chuẩn chạy dọc trục tâm. Đường kính ren danh nghĩa ký hiệu là d. Bước ren có thể là bước thô tiêu chuẩn hoặc bước ren mịn theo yêu cầu kỹ thuật.

2.3. Phần đầu xẻ rãnh khóa

Phần đỉnh trên cùng của đai ốc được phay các rãnh đối xứng đi qua tâm trục. Ở các kích thước lớn, phần đầu này được tiện tròn thu nhỏ dạng vành vương miện. Chiều rộng và độ sâu rãnh được gia công tương thích với quy cách chốt chẻ.

>>>Tham khảo thêm các sản phảm inox:

• Bu lông Inox Việt Hàn
• Thanh ren – Ty ren Inox
• Xích inox các loại Việt Hàn
• Long đen inox Việt Hàn
• Êcu – Đai ốc inox
• Ubolt inox
• Dây cáp
• Vít inox các loại

—

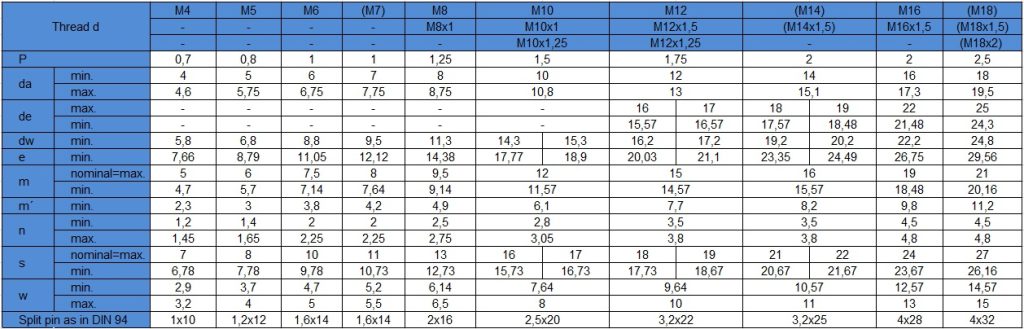

3. Thông số kỹ thuật êcu xẻ rãnh inox 304 / 316 (DIN 935)

Quy cách kỹ thuật của đai ốc xẻ rãnh thường tham chiếu theo tiêu chuẩn công nghiệp của Đức DIN 935. Dưới đây là bảng tổng hợp các chỉ tiêu quy cách cơ bản của sản phẩm:

Tiêu chuẩn DIN 935 quy định kích thước hình học chi tiết cho từng đường kính ren. Bảng dưới đây cung cấp các thông số kỹ thuật tham khảo thông dụng cho bước ren thô:

Đối với các bước ren mịn hoặc quy cách phi tiêu chuẩn, người mua cần đối chiếu theo catalogue của nhà cung cấp.

—

4. Nguyên lý khóa giữ cơ học bằng chốt chẻ

Nguyên lý hoạt động của êcu xẻ rãnh dựa trên cơ chế chặn cứng cơ học một chiều. Trình tự lắp đặt diễn ra tuần tự qua các bước sau:

Đầu tiên, bu lông phải có lỗ khoan xuyên ngang trục tại vị trí đuôi ren. Người thợ vặn đai ốc xẻ rãnh vào thân bu lông và siết với lực vừa đủ.

Tiếp theo, căn chỉnh rãnh xẻ của đai ốc nằm thẳng hàng với lỗ khoan trên bu lông. Xỏ thân chốt chẻ kim loại xuyên qua rãnh đai ốc và lỗ bu lông.

Người thợ dùng kìm bẻ quặp hai nhánh chân chốt chẻ về hai hướng ngược nhau. Cơ cấu này tạo thành một then chốt khóa cứng chuyển động quay của đai ốc.

Phương pháp này giúp hạn chế tình trạng đai ốc tự xoay tháo ngoài ý muốn khi rung lắc. Khi cần bảo trì, người thợ chỉ cần bẻ thẳng chân chốt chẻ để rút chốt ra ngoài.

—

5. Êcu xẻ rãnh khác êcu lục giác thường như thế nào?

Hai dòng đai ốc này sở hữu thiết kế đỉnh đầu và phương thức làm việc rất khác nhau. Bảng dưới đây làm rõ sự khác biệt kỹ thuật cơ bản giữa hai sản phẩm:

Mỗi loại đai ốc đáp ứng một yêu cầu riêng về mức độ an toàn của mối ghép cơ khí.

—

6. Phân biệt êcu xẻ rãnh và êcu tự hãm

Nhiều người thường dùng chung khái niệm đai ốc chống trôi cho cả hai dòng sản phẩm. Bảng đối chiếu dưới đây giúp phân biệt rõ cơ cấu làm việc của từng loại:

Không nên sử dụng thuật ngữ “tự hãm” cho êcu xẻ rãnh vì sản phẩm cần chốt chẻ để giữ vị trí.

—

7. Phân tích vật liệu: Inox 304 và Inox 316

Sản phẩm đai ốc xẻ rãnh thường được gia công từ hai mác thép không gỉ chủ lực:

7.1. Êcu xẻ rãnh Inox 304

Inox 304 là mác thép Austenitic phổ biến nhất nhờ tính dẻo dai cơ học cao. Sản phẩm có khả năng chống oxy hóa tốt trong môi trường nước ngọt và ngoài trời thông thường. Đây là lựa chọn phù hợp cho đa số các cụm máy móc và xe cơ giới dân dụng.

7.2. Êcu xẻ rãnh Inox 316

Inox 316 có bổ sung thêm nguyên tố Molypden vào thành phần hợp kim. Thành phần này giúp nâng cao khả năng chống ăn mòn lỗ trong môi trường hơi muối biển. Chi tiết thường được chỉ định cho thiết bị hàng hải, tàu thuyền hoặc nhà máy xử lý hóa chất.

Khách hàng cần phân biệt rõ Inox 316 với Inox 316L có hàm lượng carbon thấp dùng cho mối hàn. Đồng thời, vật liệu inox không có khả năng chống ăn mòn tuyệt đối trong mọi môi trường axit đậm đặc.

—

8. Chốt chẻ kết hợp với êcu xẻ rãnh

Chốt chẻ (split pin / cotter pin) là chi tiết đi kèm không thể tách rời của đai ốc xẻ rãnh. Phụ kiện này thường được sản xuất theo tiêu chuẩn quốc tế DIN 94.

Đường kính thân chốt chẻ phải nhỏ hơn đường kính lỗ khoan trên bu lông và bề rộng rãnh đai ốc. Chiều dài chốt chẻ phải đủ dài để sau khi xỏ qua có thể uốn quặp chân chốt an toàn.

Người lắp ráp nên ưu tiên sử dụng chốt chẻ inox đồng bộ với mác thép của đai ốc. Việc lắp lẫn chốt chẻ sắt mạ kẽm với đai ốc inox có thể gây ra hiện tượng ăn mòn điện hóa.

—

9. Ứng dụng thực tế của êcu xẻ rãnh inox

Nhờ cơ chế khóa chốt an toàn và độ bền vật liệu cao, sản phẩm xuất hiện trong nhiều hạng mục:

• Cố định đầu trục bánh xe, moay-ơ và thanh truyền lực lái trong ngành ô tô, xe máy.
• Khóa giữ khớp nối trục chân vịt và hệ thống cơ cấu lái trên các tàu thuyền hàng hải.
• Lắp đặt trong các cụm máy công nghiệp có độ rung động và tần số lắc liên tục.
• Sử dụng trong các cơ cấu nâng hạ, trục khớp quay của thiết bị xây dựng cơ giới.
• Định vị các chi tiết liên kết cơ khí đòi hỏi khả năng tháo lắp kiểm tra định kỳ.

Sản phẩm chỉ phát huy tác dụng khóa khi bu lông được khoan lỗ định vị chuẩn xác.

—

10. Cách chọn êcu xẻ rãnh inox 304 / 316

Để đảm bảo tính lắp lẫn và độ an toàn cơ học, việc lựa chọn cần căn cứ vào các bước sau:

10.1. Xác định đường kính và bước ren danh nghĩa

Đường kính ren M6, M8, M10, M12… phải trùng khớp hoàn toàn với thân bu lông chờ sẵn. Cần kiểm tra kỹ bước ren là bước ren thô tiêu chuẩn hay bước ren mịn.

10.2. Kiểm tra chiều rộng rãnh và lỗ chốt

Bề rộng rãnh xẻ trên đai ốc phải tương thích với đường kính lỗ khoan trên đầu bu lông. Kích thước này phải cho phép chốt chẻ xỏ qua trơn tru mà không bị kích cấn.

10.3. Lựa chọn mác inox theo môi trường

Chọn mác Inox 304 cho các ứng dụng cơ khí ngoài trời hoặc nhà xưởng thông thường. Chỉ định mác Inox 316 cho các công trình ven biển, giàn khoan hoặc tàu thuyền tiếp xúc nước mặn.

—

11. Hướng dẫn lắp đặt đúng kỹ thuật

Quy trình thi công đai ốc xẻ rãnh diễn ra tuần tự theo các bước kỹ thuật chuẩn xác sau:

Bước 1: Kiểm tra độ sạch của bước ren và làm sạch lỗ khoan chốt trên thân bu lông.

Bước 2: Vặn đai ốc xẻ rãnh vào thân bu lông theo chiều kim đồng hồ bằng tay.

Bước 3: Dùng cờ lê siết đai ốc đạt mức lực kẹp theo hồ sơ thiết kế của mối ghép.

Bước 4: Quan sát rãnh xẻ trên đai ốc xem đã thẳng hàng với lỗ xuyên tâm bu lông hay chưa.

Bước 5: Xỏ thân chốt chẻ qua rãnh đai ốc và xuyên qua lỗ khoan trên thân bu lông.

Bước 6: Dùng kìm bẻ quặp hai chân chốt chẻ ôm sát vào thân đai ốc để khóa chặt mối nối.

Nếu rãnh đai ốc chưa thẳng hàng với lỗ bu lông, người thợ nên siết tiến thêm một góc nhỏ. Không nên nới lỏng đai ốc ngược ra ngoài vì có thể làm suy giảm lực kẹp của mối ghép.

—

12. Những lỗi thường gặp khi sử dụng

Trong quá trình lắp đặt thực tế, người thao tác cần tránh các sai sót kỹ thuật sau:

• Chọn sai bước ren khiến đai ốc bị kẹt cứng hoặc làm cháy ren bu lông khi vặn.
• Nới lỏng đai ốc để lấy trùng lỗ chốt làm mối ghép bị rơ lắc và giảm lực siết ban đầu.
• Dùng chốt chẻ có đường kính quá nhỏ khiến cụm chốt bị rung lắc và dễ gãy mỏi.
• Quên không bẻ cong chân chốt chẻ khiến chốt bị tuột ra ngoài trong quá trình vận hành.
• Tái sử dụng các chốt chẻ cũ đã bị gãy nứt chân làm mất khả năng khóa cơ học an toàn.

—

13. Hướng dẫn bảo quản sản phẩm

Để duy trì độ sắc nét của ren và vẻ ngoài sáng sạch trước khi thi công, cần lưu ý:

• Bảo quản đai ốc trong túi hoặc hộp kín chuyên dụng tại khu vực kho khô ráo.
• Tránh va đập mạnh làm móp méo miệng ren hoặc biến dạng các cánh rãnh vương miện.
• Phân loại tách biệt khu vực để đai ốc Inox 304 và Inox 316 để tránh nhầm lẫn mác thép.
• Không để đai ốc inox tiếp xúc trực tiếp với mạt sắt thép carbon gây nhiễm bẩn bề mặt.

—

14. Câu hỏi thường gặp về êcu xẻ rãnh inox

Êcu xẻ rãnh inox là gì?
Đây là đai ốc lục giác bằng thép không gỉ, có các rãnh xẻ trên đỉnh để kết hợp với chốt chẻ chống xoay.

DIN 935 là tiêu chuẩn gì?
Đây là tiêu chuẩn của Đức quy định về kích thước và quy cách của đai ốc lục giác xẻ rãnh hệ mét.

Êcu xẻ rãnh khác đai ốc lục giác thường ở điểm nào?
Êcu xẻ rãnh có chiều cao lớn hơn và được phay các rãnh trên đỉnh để xỏ chốt chẻ khóa cơ học.

Êcu xẻ rãnh có phải đai ốc tự hãm không?
Không, êcu xẻ rãnh là cơ chế khóa chốt rời, khác với đai ốc tự hãm dùng vòng đệm nhựa nylon.

Êcu xẻ rãnh inox 304 và 316 khác nhau như thế nào?
Inox 316 có chứa Molypden giúp chống ăn mòn trong môi trường muối biển và hóa chất tốt hơn Inox 304.

Bu lông lắp với êcu xẻ rãnh cần có đặc điểm gì?
Bu lông bắt buộc phải có một lỗ khoan xuyên ngang trục ren để xỏ chốt chẻ xuyên qua.

Chốt chẻ cho đai ốc xẻ rãnh được chọn như thế nào?
Chốt chẻ được chọn dựa trên chiều rộng rãnh của đai ốc và đường kính lỗ khoan trên thân bu lông.

Có thể dùng êcu xẻ rãnh thay cho đai ốc tự hãm không?
Có thể thay thế nếu bu lông có sẵn lỗ khoan và không gian lắp đặt cho phép xỏ chốt chẻ.

—

15. Kết luận

Êcu xẻ rãnh inox 304 / 316 – đai ốc xẻ rãnh inox 304 / 316 là giải pháp khóa ren cơ học an toàn cho các cụm trục quay chịu rung động. Cấu tạo rãnh xẻ kết hợp chốt chẻ giúp ngăn chặn hoàn toàn nguy cơ tự nới lỏng của mối ghép.

Người thi công cần lựa chọn đúng bước ren và chọn mác inox phù hợp với môi trường sử dụng. Việc khoan lỗ bu lông chuẩn xác và lắp chốt đúng kỹ thuật sẽ giúp toàn bộ hệ thống máy móc vận hành an toàn và bền bỉ dài lâu.
