THANH REN VUÔNG – TY REN VUÔNG: CẤU TẠO, THÔNG SỐ VÀ ỨNG DỤNG

—

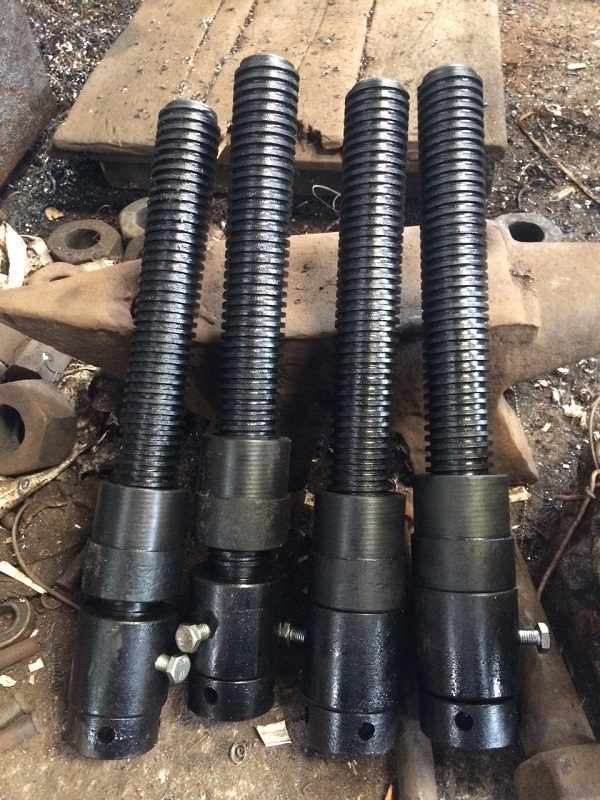

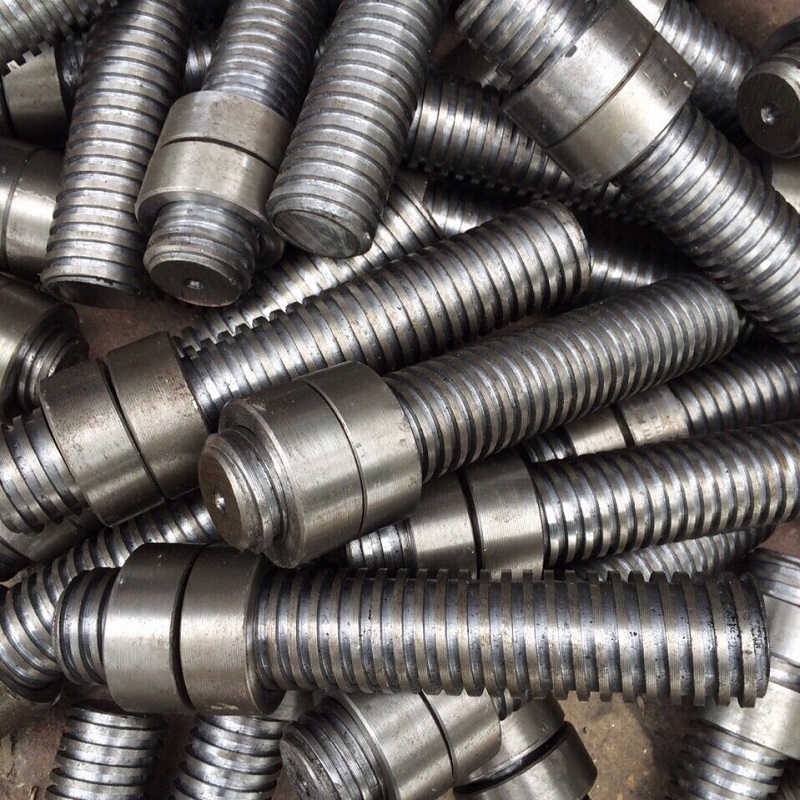

1. Thanh ren vuông – ty ren vuông là gì?

Thanh ren vuông là một thanh kim loại hình trụ dài được tiện hoặc cán ren vuông suốt thân. Biên dạng răng ren có mặt cắt hình vuông hoặc gần vuông.

Khoảng cách bước ren của sản phẩm thường lớn hơn nhiều so với ren tam giác thông thường. Cấu tạo bước ren thưa giúp thao tác vặn đai ốc diễn ra rất nhanh chóng.

Cần phân biệt rõ thanh ren vuông với thanh ren ren tam giác thông dụng. Ren tam giác thường dùng cho mục đích siết chặt tĩnh. Trong khi đó, ren vuông phù hợp cho cả mục đích truyền lực dọc trục và khóa giữ tải lớn.

—

2. Cấu tạo của thanh ren vuông

Cấu tạo của thanh ren vuông tương đối đồng nhất dọc theo toàn bộ chiều dài thanh:

2.1. Thân thanh trụ

Thân thanh là một thanh thép đặc hình trụ tròn được xử lý nhiệt hoặc cán nguội định hình. Đường kính lõi thân thanh quyết định trực tiếp tới khả năng chịu kéo đứt của vật liệu.

2.2. Biên dạng ren vuông

Đường ren nổi bao quanh thân trụ có sườn ren vuông góc với trục tâm của thanh. Độ sâu răng ren và chiều rộng răng ren được tính toán đồng bộ theo bước ren thiết kế.

2.3. Hai đầu thanh ren

Hai đầu thanh ren được cắt phẳng và vát mép nhẹ để dẫn hướng cho đai ốc đi vào. Sản phẩm thường được cán ren suốt toàn bộ chiều dài từ đầu này sang đầu kia.

>>>Tham khảo thêm các sản phảm inox:

• Bu lông Inox Việt Hàn
• Thanh ren – Ty ren Inox
• Xích inox các loại Việt Hàn
• Long đen inox Việt Hàn
• Êcu – Đai ốc inox
• Ubolt inox
• Dây cáp
• Vít inox các loại

—

3. Thông số kỹ thuật thanh ren vuông – ty ren vuông

Thông số kỹ thuật của thanh ren vuông cần được đối chiếu chính xác theo catalogue của nhà sản xuất. Dưới đây là bảng tổng hợp các chỉ tiêu quy cách cơ bản của sản phẩm:

Hiện nay từ khóa thanh ren vuông không gắn liền với một mã tiêu chuẩn DIN duy nhất. Nếu tài liệu chỉ ghi tiêu chuẩn DIN chung, người mua cần kiểm tra quy cách thực tế với nhà cấp hàng.

—

4. Đặc điểm kỹ thuật của biên dạng ren vuông

Biên dạng ren vuông sở hữu những đặc tính cơ học khác biệt hoàn toàn với ren tam giác:

Góc sườn ren vuông góc chín mươi độ với trục tâm của thanh ren. Do đó, lực nén dọc trục truyền trực tiếp qua sườn ren mà không phát sinh lực đẩy hướng tâm.

Đặc tính này giúp hạn chế nguy cơ làm xòe hoặc nứt vỡ đai ốc khi chịu tải kéo căng. Tuy nhiên, việc gia công tiện ren vuông đòi hỏi kỹ thuật cao hơn ren tiêu chuẩn thông thường.

Bước ren thưa của ren vuông giúp hạn chế hiện tượng kẹt ren do cát đá và bùn đất bám vào. Ưu điểm này giải thích vì sao ren vuông rất được ưa chuộng trên các công trường xây dựng.

—

5. Thanh ren vuông dùng để làm gì?

Nhờ khả năng truyền lực tốt và tháo lắp nhanh, sản phẩm xuất hiện trong nhiều hạng mục:

• Gia cố hệ thống ván khuôn cốp pha cột, dầm, vách bê tông trong xây dựng công trình.
• Kết hợp với bát chuồn để khóa giữ hai bên tấm cốp pha chống lại áp lực bê tông tươi.
• Ứng dụng trong các cơ cấu vít me tải, kẹp bàn máy và trục tịnh tiến cơ khí.
• Tạo các thanh giằng chịu tải kéo trong hệ khung giàn thép và giá đỡ kỹ thuật.
• Sử dụng trong các kết cấu đòi hỏi tháo dỡ và tái sử dụng phụ kiện nhiều lần.

Sản phẩm không mặc định được sử dụng cho mục đích nâng hạ cẩu kéo tải trọng. Việc dùng trong các cơ cấu chịu tải đặc biệt cần có tính toán kỹ thuật độc lập.

—

6. Thanh ren vuông và ty ren vuông có khác nhau không?

Trong thực tế thương mại, thanh ren vuông và ty ren vuông là hai cách gọi cho cùng một sản phẩm. Từ “ty ren” thường là thói quen gọi tên dân dã của giới thợ thi công và kỹ sư xây dựng.

Bản chất kỹ thuật của hai tên gọi này đều chỉ thanh kim loại tròn có ren vuông chạy dọc thân. Việc thay đổi cách gọi không làm thay đổi biên dạng ren hay cơ tính của sản phẩm.

Khi đặt mua hàng, người dùng nên tập trung vào đường kính danh nghĩa, bước ren và chiều dài. Các thông số hình học này mới quyết định tính lắp lẫn của mối ghép.

—

7. Các quy cách thanh ren vuông thông dụng

Trên thị trường xây dựng hiện nay, một số kích thước ty ren vuông xuất hiện rất phổ biến. Dưới đây là bảng thông số tham khảo của các quy cách thường gặp:

Quy cách bước ren thực tế có thể thay đổi tùy theo khuôn cán ren của từng nhà máy. Người mua bắt buộc phải đối chiếu mẫu đai ốc đi kèm để đảm bảo độ ăn khớp trơn tru.

—

8. So sánh thanh ren vuông với thanh ren thông thường

Khách hàng cần phân biệt rõ hai dòng thanh ren này để tránh lắp nhầm phụ kiện. Bảng dưới đây so sánh các tiêu chí kỹ thuật cốt lõi giữa hai dòng sản phẩm:

Mỗi loại thanh ren đều đáp ứng một điều kiện làm việc riêng biệt trong cơ khí và xây dựng.

—

9. Cách chọn thanh ren vuông phù hợp

Để đảm bảo khả năng chịu lực và hiệu quả thi công, việc chọn mua cần căn cứ vào các yếu tố:

9.1. Xác định đường kính danh nghĩa

Kích thước đường kính M12, M16 hay M17 phải được chọn theo tính toán áp lực của vách khuôn. Các mảng cốp pha có diện tích và chiều cao lớn đòi hỏi đường kính ty ren lớn hơn.

9.2. Kiểm tra bước ren tương thích

Bước ren của thanh ty ren phải hoàn toàn trùng khớp với bước ren trong của bát chuồn. Không thể vặn bát chuồn M16 bước ren này vào thanh ty ren M16 có bước ren khác.

9.3. Chọn chiều dài thanh ren

Chiều dài thanh ren phải bằng bề dày tường bê tông cộng thêm chiều dày hai bên ván khuôn và bát ren. Nên để thừa mỗi bên đầu ty ren từ năm đến mười centimet để thao tác vặn siết.

9.4. Lựa chọn vật liệu và bề mặt

Thanh ren thép mạ kẽm giúp hạn chế rỉ sét và tái sử dụng được nhiều lần trong xây dựng. Trong các môi trường có độ ăn mòn cao, khách hàng có thể cân nhắc vật liệu thép không gỉ inox.

—

10. Hướng dẫn lắp đặt và sử dụng thanh ren vuông

Quy trình thi công cố định ván khuôn cốp pha bằng ty ren vuông diễn ra theo các bước chuẩn xác sau:

Bước 1: Luồn ống nhựa PVC bảo vệ vào vị trí xuyên qua hai mặt tấm cốp pha đối diện.

Bước 2: Xỏ thanh ren vuông xuyên qua lòng ống nhựa để hai đầu ren nhô đều ra ngoài.

Bước 3: Lắp bát chuồn vào hai đầu thanh ren và vặn tịnh tiến áp sát vào sườn ván khuôn.

Bước 4: Dùng búa hoặc thanh đòn gõ siết bát chuồn hai bên đều tay để nén chặt ván khuôn.

Bước 5: Sau khi bê tông đóng rắn, tiến hành vặn nới lỏng bát chuồn để tháo dỡ ván khuôn.

Bước 6: Rút thanh ren vuông ra khỏi ống nhựa và vệ sinh sạch sẽ để tái sử dụng cho lượt sau.

—

11. Những lỗi thường gặp khi sử dụng

Trong quá trình thi công thực tế tại công trường, người lắp đặt cần tránh các lỗi kỹ thuật sau:

• Cố tình vặn lẫn bát chuồn và thanh ty ren khác bước ren làm hỏng toàn bộ đường ren.
• Không dùng ống nhựa bảo vệ khiến bê tông bám chết vào thanh ren, không rút ra được.
• Cắt chiều dài thanh ren quá ngắn làm cho bát chuồn chỉ ăn khớp được vài bước ren lỏng lẻo.
• Để thanh ren chịu lực uốn cong quá mức trong quá trình gá đặt làm cong vênh trục ren.
• Dùng búa tạ đập trực tiếp vào đầu ren làm bẹp miệng ren khiến đai ốc không vặn vào được.

—

12. Hướng dẫn bảo quản thanh ren vuông

Để kéo dài tuổi thọ sử dụng và đảm bảo an toàn cho các lần luân chuyển tiếp theo, cần lưu ý:

• Dùng bàn chải sắt làm sạch vữa bê tông bám dính trên các kẽ ren ngay sau khi tháo dỡ.
• Bảo quản thanh ren vuông tại khu vực cao ráo, có mái che để tránh đọng nước mưa.
• Có thể quét một lớp dầu nhớt mỏng lên thân thanh thép mộc để ngăn ngừa oxy hóa rỉ sét.
• Xếp gọn gàng thanh ren theo từng bó cùng chiều dài để tránh va đập làm méo mó răng ren.

—

13. Câu hỏi thường gặp về thanh ren vuông

Thanh ren vuông là gì?
Đây là thanh kim loại đặc hình trụ tròn có tiện hoặc cán ren vuông suốt thân để chịu lực kéo nén.

Ty ren vuông có phải thanh ren cốp pha không?
Đúng trong đa số trường hợp xây dựng, ty ren vuông được dùng chuyên dụng để giằng ván khuôn cốp pha.

Ty ren vuông M16 và M17 khác nhau thế nào?
Hai quy cách này khác nhau về đường kính ngoài danh nghĩa và có thể khác nhau về bước ren thiết kế.

Thanh ren vuông dùng với loại đai ốc nào?
Sản phẩm bắt buộc phải sử dụng với đai ốc ren vuông hoặc bát chuồn có cùng quy cách và bước ren.

Có thể dùng đai ốc lục giác thường cho thanh ren vuông không?
Không thể sử dụng, vì đai ốc thông thường có ren tam giác không thể ăn khớp với biên dạng ren vuông.

Thanh ren vuông có tiêu chuẩn DIN cụ thể không?
Sản phẩm không có một mã DIN đơn lẻ đại diện, quy cách cần đối chiếu theo catalogue của từng nhà sản xuất.

Làm sao chọn đúng thanh ren vuông cho công trình?
Cần xác định đường kính danh nghĩa M12, M16 hay M17, bước ren tương ứng và chiều dài thanh cần dùng.

—

14. Kết luận

Thanh ren vuông – ty ren vuông là vật tư liên kết quan trọng giúp định hình và giữ vững hệ thống ván khuôn công trình. Biên dạng ren vuông độc đáo mang lại khả năng truyền lực dọc trục cao và tốc độ tháo lắp vượt bậc.

Người mua cần kiểm tra kỹ sự đồng bộ giữa thanh ren và bát chuồn để tránh hiện tượng lệch bước ren. Việc thi công và bảo dưỡng đúng quy trình sẽ giúp sản phẩm duy trì độ bền và tái sử dụng hiệu quả dài lâu.
