🧭 Giới thiệu Tổng Quan

Nếu máng cáp (Trunking) là giải pháp bảo vệ toàn diện cho cáp tín hiệu, thì Thang cáp điện (Cable Ladder) chính là “nhà vô địch tải trọng” dành riêng cho các tuyến cáp động lực công suất lớn. Với kết cấu mở hình chiếc thang, hệ thống này mang lại khả năng tản nhiệt 100%, dễ dàng bám víu và thi công kéo cáp trong các nhà máy công nghiệp nặng, trạm biến áp và trục đứng (Riser) của tòa nhà cao tầng.

Tương tự như các hệ thống đỡ cáp khác, Thang cáp điện được chế tạo từ thép tấm và bảo vệ bề mặt bằng hai phương pháp chính: Mạ kẽm điện phân hoặc Mạ kẽm nhúng nóng. Bài viết chuyên sâu này sẽ phân tích các đặc tính cơ học, lựa chọn vật liệu và cung cấp bảng tra kích thước chuẩn mực nhất cho kỹ sư M&E.

⚙️ 1. Thang Cáp Điện (Cable Ladder) Là Gì? Phân Tích Cấu Tạo

1.1. Cấu trúc cơ khí hình thang chịu tải nặng

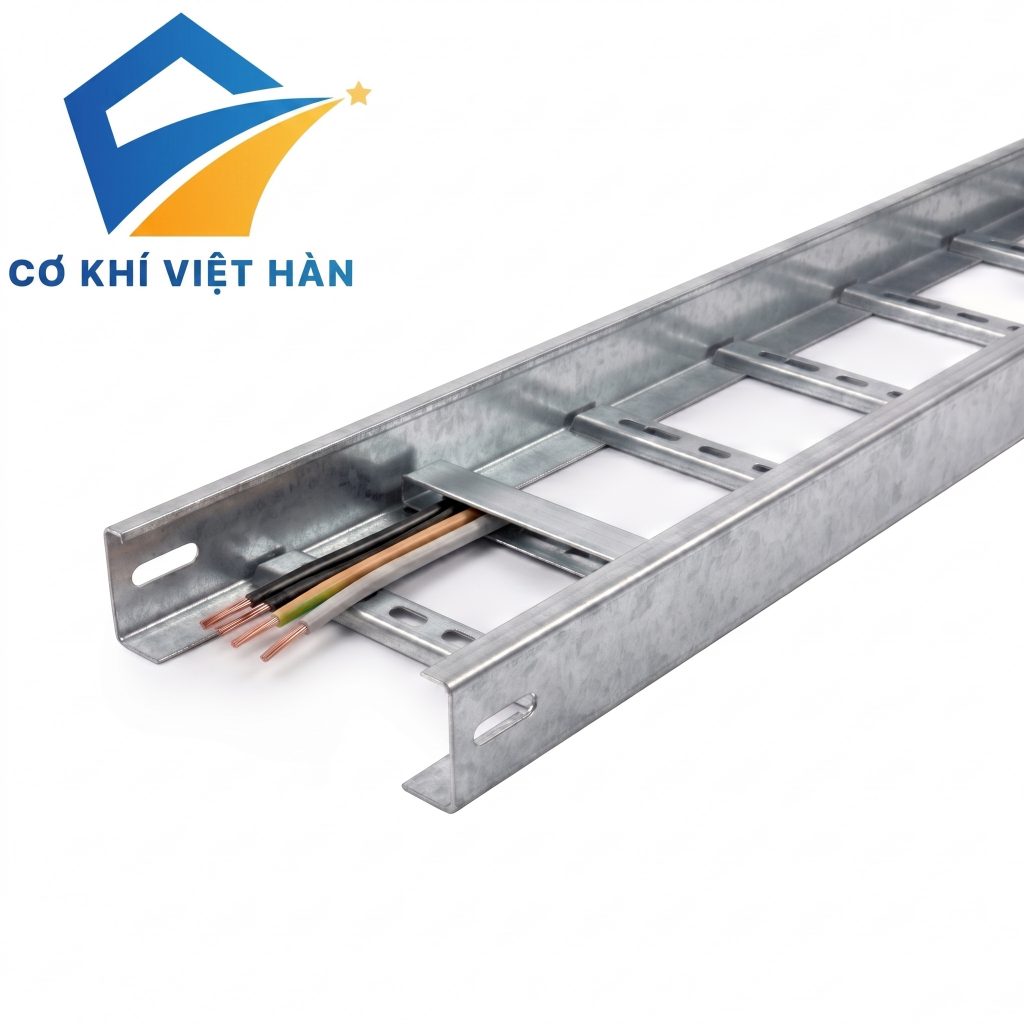

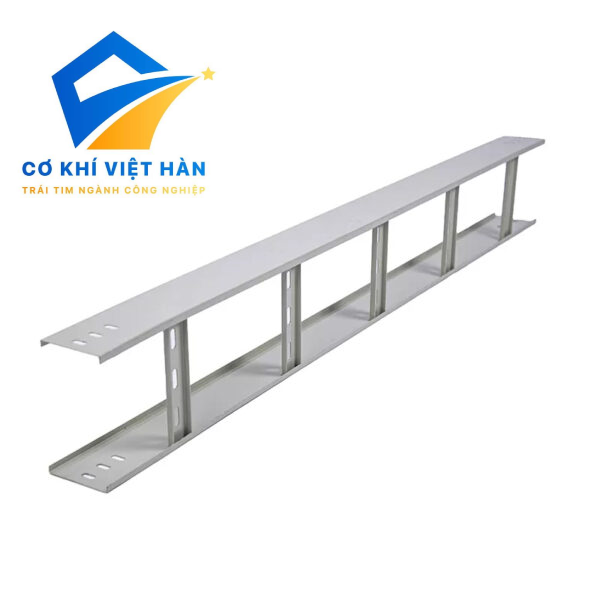

Thang cáp điện có thiết kế y hệt một chiếc thang leo thông thường, bao gồm hai thanh dọc hai bên gọi là Thành thang (Side Rails) và các thanh ngang bắt ngang qua gọi là Bước thang (Rungs). Các thanh bước thang này được hàn chập CNC hoặc đột dập liên kết ngàm vào thành thang, tạo thành một hệ khung vô cùng vững chắc.

Nhờ thiết kế tối giản vật liệu ở phần đáy nhưng tập trung gia cường vào hai bên thành, thang cáp có khả năng chịu tải trọng cực kỳ lớn (Heavy-duty) trải dài trên nhịp đỡ (Span) lên tới 3 mét hoặc thậm chí 6 mét mà không bị võng.

1.2. Khả năng tản nhiệt tối đa cho cáp động lực

Cáp động lực cỡ lớn (như cáp XLPE/PVC tiết diện từ 95mm2, 120mm2 đến 240mm2) khi tải dòng điện cao sẽ sinh ra nhiệt lượng rất lớn. Thang cáp hở hoàn toàn ở mặt trên và mặt dưới, cho phép không khí lưu thông tự do làm mát bề mặt cáp 100%. Điều này giúp duy trì hiệu suất truyền tải của dây dẫn và ngăn chặn rủi ro hỏa hoạn do om nhiệt.

1.3. Phân biệt Thang cáp (Ladder) và Khay cáp (Tray)

Nhiều người mới thường nhầm lẫn giữa hai loại này. Khay cáp (Tray) được chấn từ một tấm tôn liền và đục lỗ dưới đáy. Trong khi đó, Thang cáp (Ladder) là sự lắp ghép của các thanh thép định hình riêng biệt (Rails và Rungs). Thang cáp chịu tải tốt hơn, thoáng khí hơn, nhưng lại không thể che chắn được vật rơi từ trên cao xuống như khay cáp.

>>>Tham khảo thêm các sản phảm inox:

• Bu lông Inox Việt Hàn
• Thanh ren – Ty ren Inox
• Xích inox các loại Việt Hàn
• Long đen inox Việt Hàn
• Êcu – Đai ốc inox
• Ubolt inox
• Dây cáp
• Vít inox các loại

🧪 2. Vật Liệu Mạ Kẽm: Điện Phân vs Nhúng Nóng HDG

Sức mạnh của thang cáp sẽ vô nghĩa nếu nó bị rỉ sét sập gãy. Việc chọn công nghệ mạ bảo vệ bề mặt quyết định sự sống còn của hệ thống trong từng môi trường đặc thù.

2.1. Thang cáp mạ kẽm điện phân (Electro-Galvanized)

Thép phôi sau khi gia công hàn thành thang sẽ được đưa vào bể điện phân. Dòng điện giúp phủ một lớp kẽm mỏng (khoảng 12 – 15 micromet) lên toàn bộ hệ khung. Lớp mạ này có màu xám sáng bóng, rất mịn và đẹp mắt. Chi phí sản xuất của thang cáp điện phân rất kinh tế và thời gian gia công nhanh chóng.

Môi trường ứng dụng: Chống rỉ sét ở mức cơ bản. Chỉ được sử dụng trong các hệ thống trong nhà (Indoor) có không khí khô ráo, kiểm soát nhiệt độ tốt như: Trục kỹ thuật đứng (Shaft) của chung cư cao cấp, nhà máy dệt may, xưởng sản xuất linh kiện điện tử.

2.2. Thang cáp mạ kẽm nhúng nóng (Hot-Dip Galvanized)

Đây là phương pháp bảo vệ thép tối thượng. Thang cáp sẽ được nhúng chìm vào bể kẽm nóng chảy ở 450°C. Kẽm lỏng len lỏi vào từng góc hàn, tạo ra lớp bọc hợp kim kẽm-sắt siêu dày (từ 50 – 85 micromet). Bề mặt sau khi nhúng nóng có màu xám bạc đặc trưng, tuy hơi sần sùi nhưng lại bất tử trước sự tàn phá của thời tiết.

Môi trường ứng dụng: Bắt buộc dùng cho mọi dự án ngoài trời (Outdoor) và công nghiệp nặng. Bao gồm: Thang đỡ cáp trên nóc nhà máy, hệ thống cáp trạm biến áp EVN, giàn khoan dầu khí, cảng biển và các nhà máy hóa chất, xi măng.

2.3. Hiện tượng cong vênh nhiệt và yêu cầu độ dày phôi

📊 3. Bảng Tra Cứu Kích Thước & Tải Trọng Thang Cáp Tiêu Chuẩn

3.1. Các thông số W, H, L và khoảng cách bước thang (Rung spacing)

Khác với máng cáp hộp, khi thiết kế thang cáp, kỹ sư cần quan tâm thêm một thông số là khoảng cách giữa các bước thang (Rung spacing). Bước thang tiêu chuẩn tại Việt Nam thường là 250mm hoặc 300mm. Khoảng cách này vừa đủ để chịu lực đỡ sợi cáp, vừa đủ không gian để công nhân luồn tay vào thít lạt nhựa (cable tie) buộc chặt cáp vào thanh ngang.

3.2. Bảng thông số kích thước thang cáp công nghiệp

Dưới đây là các kích thước chuẩn được sản xuất theo khuôn mẫu chung, phù hợp với tiêu chuẩn NEMA VE 1:

🏗️ 4. Phụ Kiện Lắp Đặt & Kỹ Thuật Thi Công Thang Cáp

4.1. Hệ thống phụ kiện chuyển hướng (Fittings)

Do cấu trúc hình thang cứng cáp, việc uốn cong thang cáp tại công trường là không thể. Nhà sản xuất cung cấp các phụ kiện chấn hàn đúc sẵn để chuyển hướng:

• Co ngang 90° (Flat Bend): Lượn góc vuông mặt phẳng ngang. Điểm đặc biệt của co thang cáp là bán kính cong (Radius) thường lớn (R300, R600) để đảm bảo không làm gập, gãy các bó cáp lõi đồng cứng.
• Tê ngang (Horizontal Tee) & Ngã tư (Cross): Dùng để chia nhánh cáp động lực.
• Co lên / Co xuống (Outside / Inside Riser): Thiết kế chuyển cao độ sàn, đưa cáp từ trạm biến áp áp lưng xuống hào cáp ngầm.

4.2. Hệ thống giá đỡ chịu tải trọng nặng (Heavy-duty Supports)

Thang cáp mang trọng lượng khổng lồ của cáp động lực. Khoảng cách giá đỡ (Span support) tiêu chuẩn là 1.5m – 2.0m. Giá đỡ thường được làm từ thép V (V5, V6) hoặc thép U (U-channel) mạ kẽm, cấy vào dầm bê tông bằng hệ thống bu lông nở (tắc kê nở) cường độ cao loại M12 hoặc M16.

4.3. Nối đất tiếp địa (Grounding) cho hệ thống thang cáp
