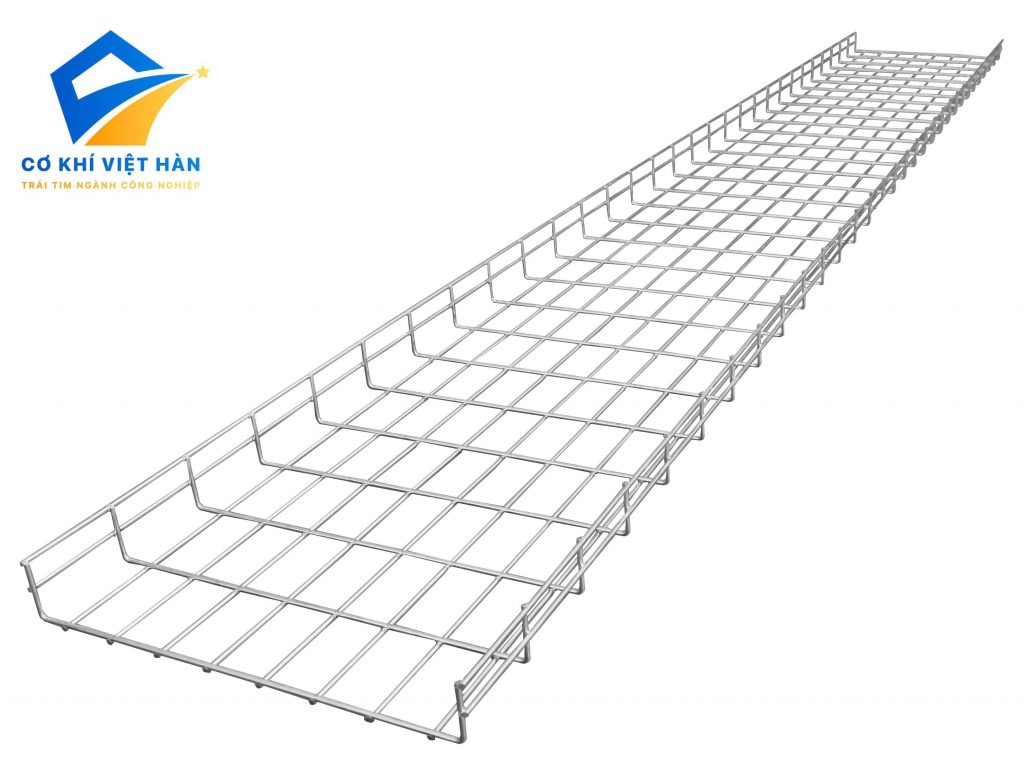

☀️ Máng Lưới Thép (Mạ Kẽm Điện Phân & Nhúng Nóng): Tiêu Chuẩn, Kích Thước & Báo Giá (2026)

🧭 Giới thiệu Tổng Quan

Trong kỷ nguyên bùng nổ của các Trung tâm Dữ liệu (Data Center), nhà máy công nghệ cao và công nghiệp thực phẩm, hệ thống quản lý cáp điện đòi hỏi sự tiến hóa mạnh mẽ. Sự ra đời của Máng lưới thép (Wire Mesh Cable Tray) đã tái định nghĩa tiêu chuẩn thi công M&E, thay thế dần các hệ thống máng hộp kín truyền thống trong các không gian yêu cầu sự thông thoáng.

Để đảm bảo tuổi thọ của lõi thép carbon bên trong, việc xử lý bề mặt bằng công nghệ Mạ kẽm điện phân hoặc Mạ kẽm nhúng nóng đóng vai trò sống còn. Bài viết này sẽ mổ xẻ tường tận sự khác biệt giữa hai phương pháp mạ, cách tính toán tải trọng và kỹ thuật cắt uốn máng lưới trực tiếp tại công trường.

⚙️ 1. Máng Lưới Thép Là Gì? Lợi Thế Kỹ Thuật Đột Phá

1.1. Cấu trúc không gian mở lên đến 90%

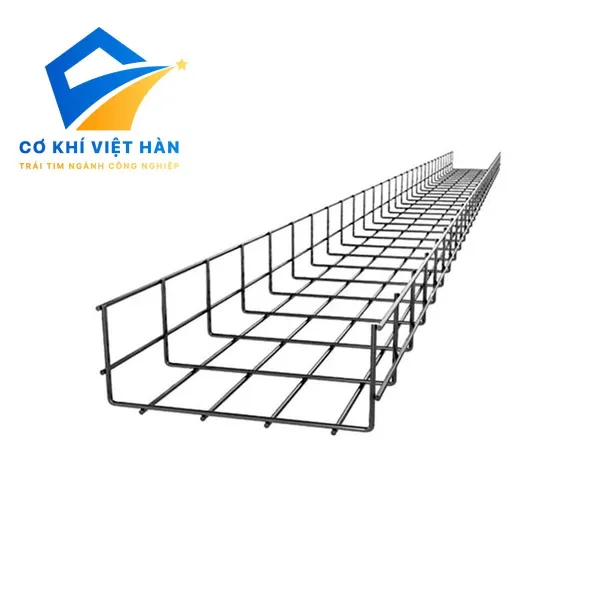

Khác biệt hoàn toàn với máng cáp tôn dập kín, máng lưới được cấu thành từ các sợi thép cường độ cao (đường kính từ 4.0mm – 6.0mm) đan chéo và hàn chập điện CNC tại các điểm giao cắt. Biên dạng hình chữ U hở lưới giúp tỷ lệ thông thoáng đạt tới 90%, tạo ra một hệ dẫn cáp cực kỳ nhẹ nhưng vô cùng cứng cáp.

1.2. Khả năng tản nhiệt và ngăn ngừa đọng bụi

Với không gian hở, nhiệt lượng tỏa ra từ các bó cáp động lực hoặc cáp mạng máy chủ (Server) sẽ ngay lập tức được đối lưu ra môi trường bên ngoài. Đồng thời, cấu trúc lưới thép khiến bụi bẩn công nghiệp, mạt kim loại hay nước ẩm không có mặt phẳng để tích tụ. Tính năng này giúp máng lưới trở thành lựa chọn số 1 trong các phòng sạch (Cleanroom) hoặc xưởng chế biến thực phẩm F&B.

1.3. Tính linh hoạt trong quản lý hệ thống cáp

Trong các Data Center hiện đại, việc bổ sung hoặc thay thế cáp diễn ra liên tục. Thiết kế dạng lưới giúp kỹ thuật viên dễ dàng quan sát, luồn tay vào tháo gỡ hoặc bổ sung các sợi cáp quang, cáp CAT6 mà không cần phải dỡ hàng loạt nắp đậy cồng kềnh như hệ Trunking.

>>>Tham khảo thêm các sản phảm inox:

• Bu lông Inox Việt Hàn
• Thanh ren – Ty ren Inox
• Xích inox các loại Việt Hàn
• Long đen inox Việt Hàn
• Êcu – Đai ốc inox
• Ubolt inox
• Dây cáp
• Vít inox các loại

🧪 2. So Sánh Mạ Kẽm Điện Phân (EG) và Nhúng Nóng (HDG)

Việc lựa chọn công nghệ mạ bảo vệ bề mặt quyết định trực tiếp đến việc máng lưới có bị rỉ sét sụp đổ sau vài năm hay không. Dưới đây là phân tích kỹ thuật sâu về hai tiêu chuẩn mạ.

2.1. Máng lưới mạ kẽm điện phân (Electro-Galvanized)

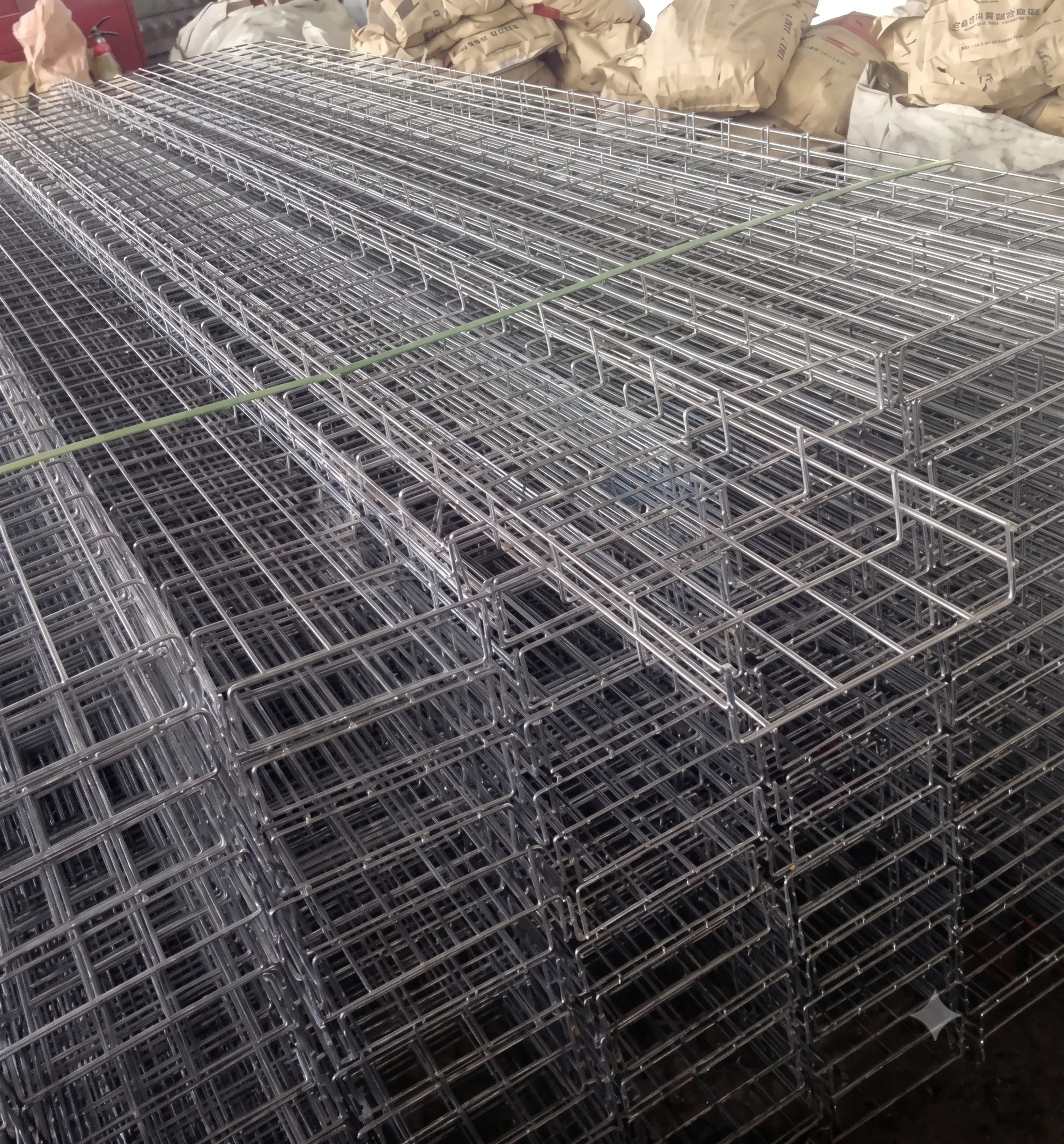

Bằng việc sử dụng dòng điện một chiều trong dung dịch điện phân, lớp kẽm mỏng (khoảng 12 – 15 µm) sẽ bám đều lên bề mặt sợi thép. Ưu điểm lớn nhất là bề mặt sản phẩm cực kỳ láng bóng, trơn tru, không có vảy hàn hay xỉ kẽm làm xước vỏ cáp. Loại máng này có tính thẩm mỹ rất cao và chi phí tối ưu.

Giới hạn ứng dụng: Lớp mạ điện phân rất mỏng, do đó sản phẩm chỉ có thể sử dụng trong nhà (Indoor), ở những nơi có hệ thống HVAC kiểm soát nhiệt độ, độ ẩm tốt như Tòa nhà văn phòng, phòng máy chủ.

2.2. Hiện tượng “Râu kẽm” trong Data Center

2.3. Máng lưới mạ kẽm nhúng nóng (Hot-Dip Galvanized)

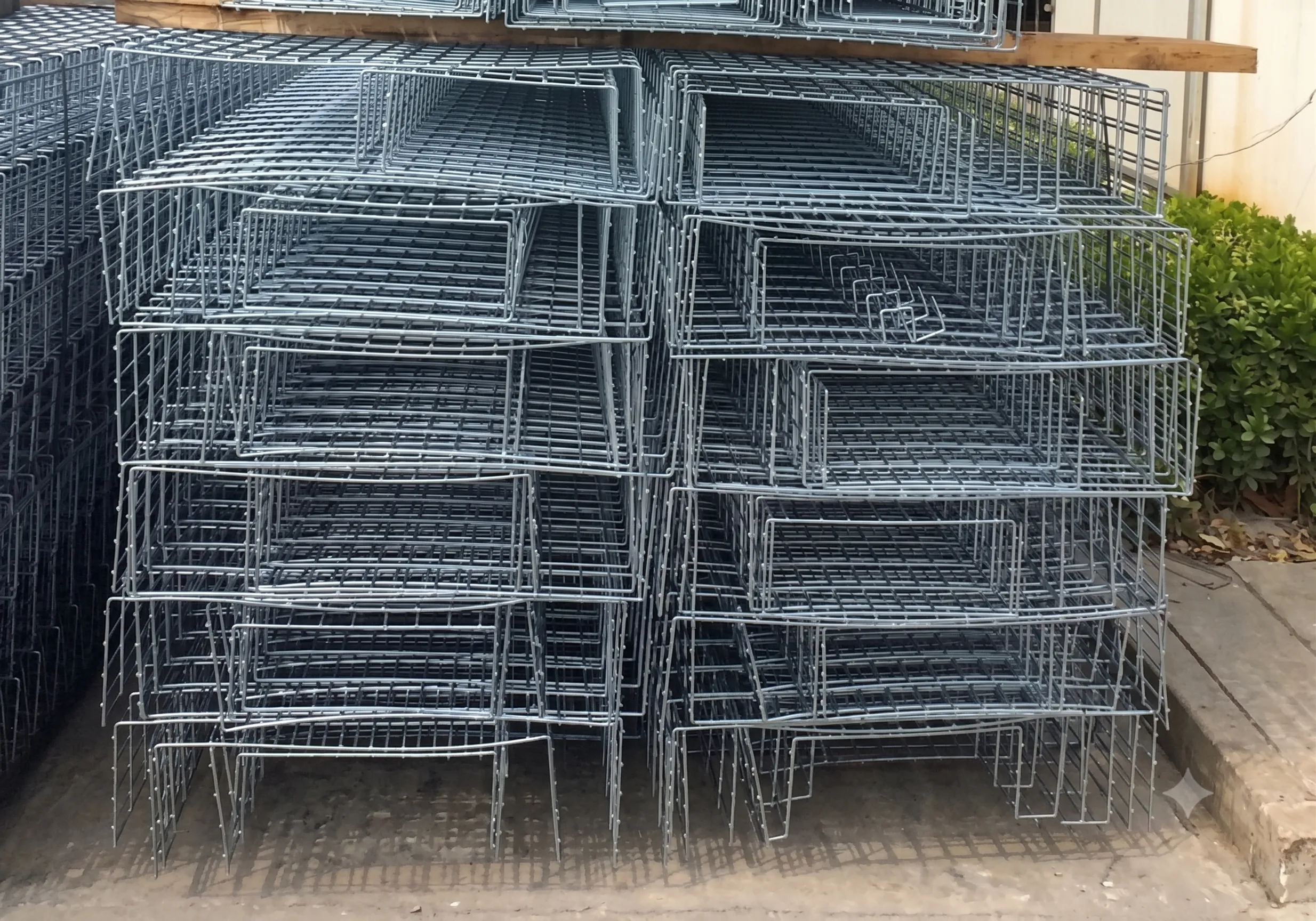

Phương pháp này đòi hỏi nhúng toàn bộ máng lưới thép vào bể kẽm nóng chảy ở 450°C. Phản ứng luyện kim tạo ra lớp hợp kim bọc bên ngoài dày từ 45 – 85 µm (theo chuẩn ASTM A123). Bề mặt sau mạ có màu xám bạc đặc trưng, tuy không láng bóng bằng mạ điện phân nhưng bù lại sở hữu khả năng chống oxy hóa vô địch.

Ứng dụng bắt buộc: Máng nhúng nóng là chỉ định bắt buộc cho mọi công trình ngoài trời (Outdoor), hệ thống cáp dưới hầm lò, nhà máy nhiệt điện, trạm biến áp, và các khu vực ven biển chịu hơi muối mặn.

📊 3. Bảng Tra Kích Thước & Tải Trọng Máng Lưới Thép

3.1. Phân tích các thông số cơ bản (W, H, L, D)

Hệ thống máng lưới được tiêu chuẩn hóa theo chiều dài 3.0 mét (L=3000mm) cho mỗi thanh. Kỹ sư cần chọn Chiều Rộng (W), Chiều Cao cạnh (H), và Đường kính sợi thép (D) sao cho phù hợp với tổng tiết diện bó cáp. Lỗ lưới đan tiêu chuẩn thường có kích thước 50mm x 100mm.

3.2. Bảng quy cách máng lưới thông dụng (Hàng sẵn kho)

Dưới đây là các kích thước tối ưu nhất về khả năng chịu tải và tính kinh tế được sản xuất tại Việt Nam:

🏗️ 4. Kỹ Thuật Lắp Đặt & Phụ Kiện Thi Công Đặc Thù

4.1. Uốn góc linh hoạt bằng kềm cộng lực

Ưu điểm vượt trội nhất của máng lưới là không cần phải đặt mua các phụ kiện góc đúc sẵn tốn kém. Ngay tại công trường, kỹ thuật viên chỉ cần dùng kềm cộng lực cắt rời một vài mắt lưới ở cạnh bên. Sau đó, dùng lực tay uốn cong đoạn máng đó tạo thành góc 90 độ (Co vuông), chữ T, hay bẻ quặt lên/xuống (Riser) một cách dễ dàng và nhanh chóng.

4.2. Hệ thống phụ kiện treo, nối không cần hàn

Do không có bề mặt phẳng, việc liên kết các thanh máng lưới yêu cầu hệ phụ kiện dập hình chuyên biệt:

• Kẹp nối nhanh (Fast Splice): Bộ kẹp bằng thép hoặc Inox kết nối hai thanh máng liền mạch chỉ bằng thao tác vặn bu lông M6.
• Chân chống sàn (Stand-off Bracket): Dùng để lắp máng nổi cách mặt sàn hoặc cách nóc tủ Rack một khoảng an toàn.
• Cùm treo J-Hook (Móc chữ J): Phụ kiện kết hợp trực tiếp với thanh ren (Ty ren M8, M10) để thả máng lưới lơ lửng trên trần nhà mà không cần dùng đến thanh Unistrut ngang cồng kềnh.

4.3. Nối đất tiếp địa (Grounding)
