🧭 Giới thiệu Tổng Quan

Trong hệ sinh thái vật tư phụ trợ cơ điện (M&E), Khay cáp điện (Perforated Cable Tray) được xem là giải pháp dung hòa hoàn hảo nhất. Nó vừa sở hữu khả năng bảo vệ cáp chắn chắn như máng cáp hộp (Trunking), lại vừa cung cấp độ thông thoáng, tản nhiệt tuyệt vời tương tự thang cáp (Ladder).

Khay cáp đục lỗ được ứng dụng rộng rãi từ các trung tâm thương mại sang trọng, hầm gửi xe cho đến các nhà máy công nghiệp nặng. Bài viết chuyên sâu này sẽ cung cấp cho kỹ sư dự toán cái nhìn toàn diện về các loại vật liệu chế tạo (Sơn tĩnh điện, Mạ kẽm, Inox), cách tra cứu thông số kích thước chuẩn, và kỹ thuật thi công an toàn nhất.

⚙️ 1. Khay Cáp Điện (Perforated Cable Tray) Là Gì?

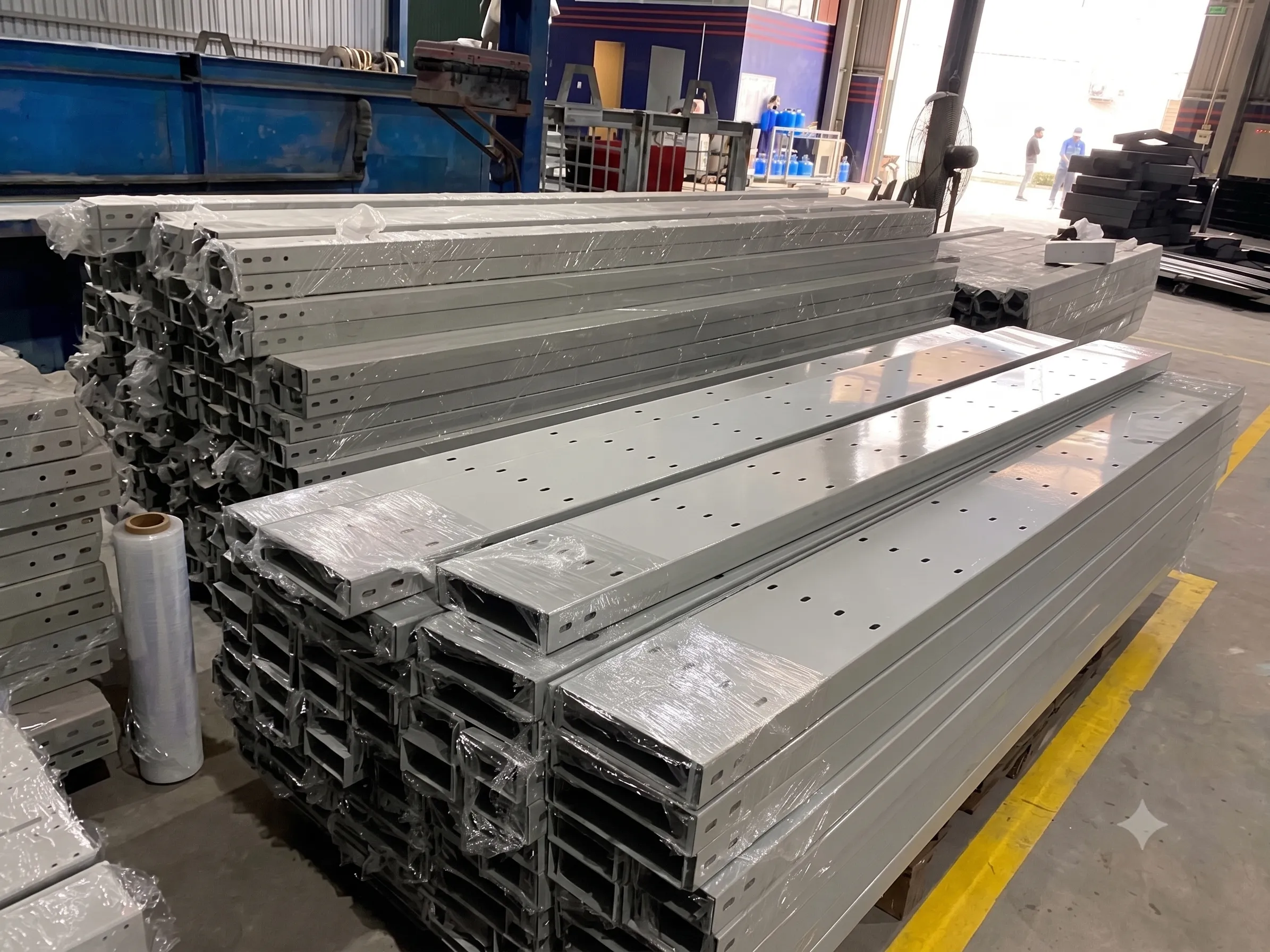

1.1. Cấu trúc đột lỗ thông thủy CNC

Khay cáp điện được chế tạo từ thép lá nguyên khối. Thông qua hệ thống máy đột dập CNC tự động, bề mặt đáy và hai bên thành máng được đục các hàng lỗ hình ô van (oval) hoặc hình chữ nhật bo góc liên tiếp nhau. Sau đó, phôi thép được chuyển qua máy chấn thủy lực để gấp tạo hình thành biên dạng chữ U cứng cáp.

1.2. Giải pháp tản nhiệt tối ưu cho cáp điện

Chức năng cốt lõi của các lỗ đột chính là khả năng tản nhiệt (Heat Dissipation). Cáp điện lực (cáp động lực) khi vận hành liên tục sẽ sinh ra nhiệt lượng lớn. Nếu bị bịt kín, vỏ bọc XLPE/PVC có nguy cơ bị nóng chảy gây ngắn mạch. Các lỗ trên khay cáp tạo luồng đối lưu không khí liên tục, làm mát cáp và duy trì hiệu suất truyền dẫn dòng điện đạt 100%.

1.3. Tính năng neo giữ và thoát nước

Bên cạnh việc làm mát, các lỗ đột cung cấp vô số điểm neo hoàn hảo. Kỹ thuật viên M&E có thể dễ dàng luồn lạt nhựa (cable tie) để cố định chặt các bó cáp, ngăn chúng bị xô lệch khi chịu lực điện động. Đặc biệt, khi thi công ngoài trời, lỗ đột giúp nước mưa thoát đi lập tức, ngăn ngừa đọng nước gây ăn mòn hệ thống.

>>>Tham khảo thêm các sản phảm inox:

• Bu lông Inox Việt Hàn
• Thanh ren – Ty ren Inox
• Xích inox các loại Việt Hàn
• Long đen inox Việt Hàn
• Êcu – Đai ốc inox
• Ubolt inox
• Dây cáp
• Vít inox các loại

🧪 2. Phân Loại Khay Cáp Theo Vật Liệu & Xử Lý Bề Mặt

Tùy thuộc vào đặc thù môi trường của từng dự án, nhà thầu cần lựa chọn đúng lớp bảo vệ bề mặt để tối ưu hóa vòng đời sản phẩm và ngân sách.

2.1. Khay cáp Sơn Tĩnh Điện (Powder Coated)

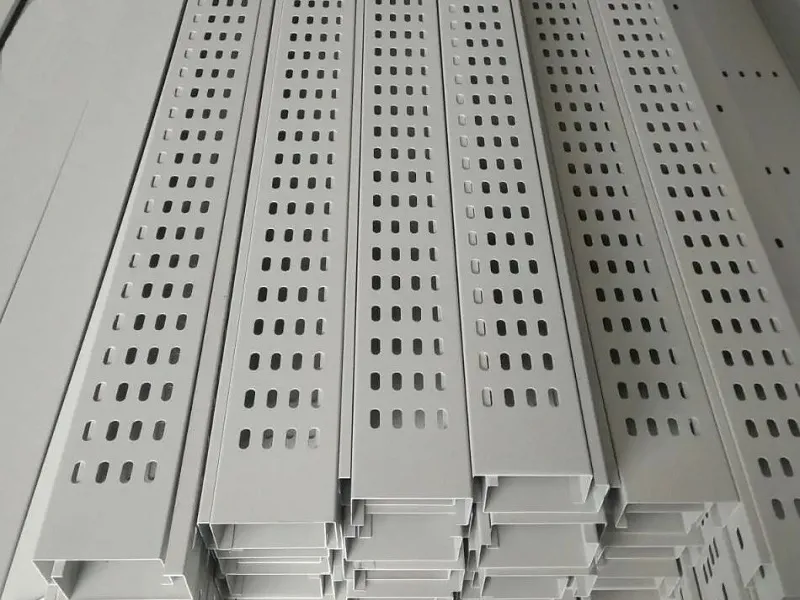

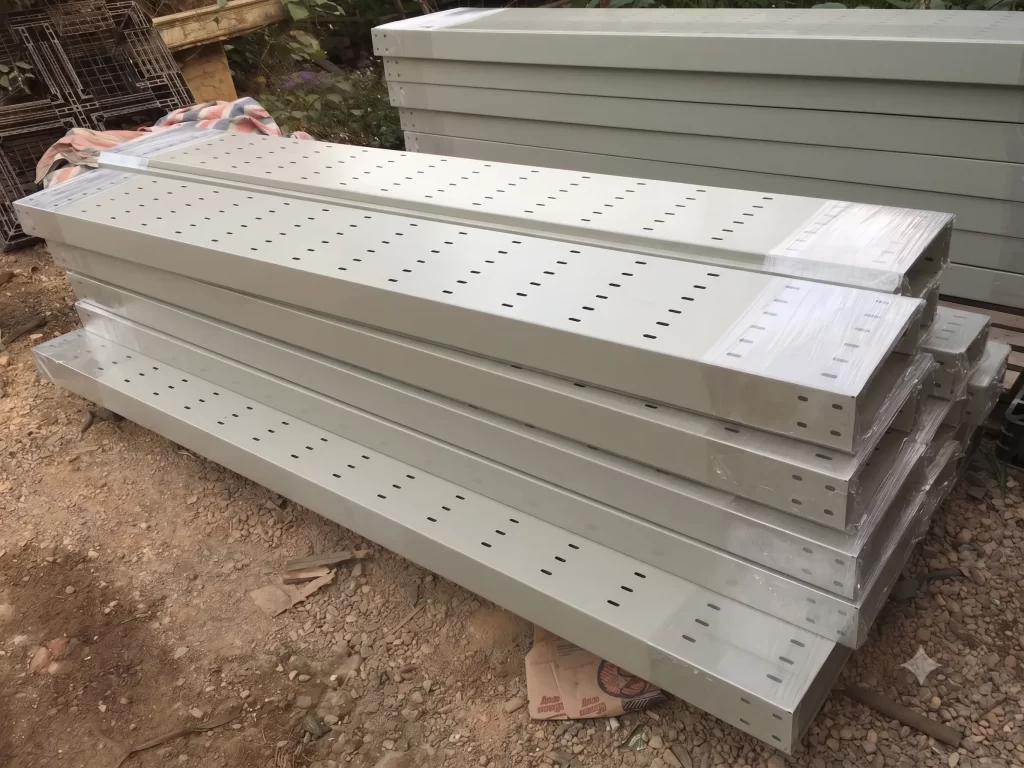

Phôi tôn đen sau khi gia công sẽ được phun một lớp bột sơn tĩnh điện và sấy ở nhiệt độ 200°C. Lớp sơn này tạo ra một màng bảo vệ cách điện, chống trầy xước rất tốt.

• Ưu điểm: Tính thẩm mỹ cực cao. Khách hàng có thể tùy chọn màu sắc (Kem nhăn, xám, cam, đỏ) để đồng bộ với kiến trúc hoặc phân loại hệ thống (ví dụ: khay màu đỏ cho cáp PCCC).
• Ứng dụng: Sử dụng phổ biến nhất trong các công trình trong nhà (Indoor) như tòa nhà văn phòng, siêu thị, chung cư cao cấp.

2.2. Khay cáp Mạ Kẽm Điện Phân (Electro-Galvanized) & Tôn ZAM

Mạ kẽm điện phân phủ một lớp kẽm mỏng 12-15 µm, bề mặt sáng bóng. Ngoài ra, hiện nay thị trường còn ưa chuộng sử dụng phôi Tôn ZAM (Hợp kim Kẽm – Nhôm – Magie) nhập khẩu, có khả năng tự phục hồi vết xước và chống rỉ sét tốt hơn tôn mạ kẽm thông thường gấp nhiều lần mà không cần sơn phủ.

Ứng dụng: Phù hợp cho môi trường trong nhà có độ ẩm trung bình, phòng máy chủ, hoặc nhà máy điện tử.

2.3. Khay cáp Mạ Kẽm Nhúng Nóng (Hot-Dip Galvanized)

Bằng cách nhúng toàn bộ khay cáp vào bể kẽm lỏng 450°C, sản phẩm được bọc một lớp hợp kim kẽm dày 50-85 µm. Đây là phương pháp chống ăn mòn hiệu quả nhất cho thép carbon.

Ứng dụng: Yêu cầu bắt buộc cho ngoài trời (Outdoor), trạm biến áp, cảng biển, hoặc nhà máy hóa chất. Lưu ý: Phôi thép phải dày từ 1.5mm trở lên để tránh cong vênh khi nhúng nóng.

2.4. Khay cáp Inox 304 / 316 (Stainless Steel)

📊 3. Bảng Tra Cứu Kích Thước & Độ Dày Khay Cáp Tiêu Chuẩn

3.1. Nguyên tắc chọn kích thước (W x H x T)

Kích thước khay cáp được quyết định bởi số lượng và đường kính của các sợi cáp. Theo chuẩn thiết kế, hệ số lấp đầy (Fill Ratio) không được vượt quá 50% dung tích khay để đảm bảo không gian tản nhiệt. Độ dày (Thickness – T) tỷ lệ thuận với chiều rộng (Width – W) để chống võng.

3.2. Bảng quy cách khay cáp đột lỗ thông dụng

Dưới đây là các kích thước tiêu chuẩn thường được gia công tại Việt Nam (Chiều dài tiêu chuẩn L = 2.5m hoặc 3.0m):

🏗️ 4. Phụ Kiện Lắp Đặt & Kỹ Thuật Thi Công M&E

4.1. Hệ thống phụ kiện chuyển hướng (Fittings)

Khay cáp cần hệ phụ kiện đồng bộ, được chấn dập chính xác để điều hướng tuyến cáp chạy dọc theo kết cấu tòa nhà:

• Co ngang 90° (Flat Bend): Bẻ góc vuông trên cùng mặt bằng trần.
• Tê ngang (Horizontal Tee) & Ngã tư (Cross): Rẽ nhánh cáp đi các hướng khác nhau.
• Co lên (Outside Riser) / Co xuống (Inside Riser): Chuyển cáp theo phương thẳng đứng (từ trần xuống tủ điện).
• Nối khay (Splice Plate): Thanh kẹp để bắt bu lông nối dài các đoạn khay 3 mét với nhau.

4.2. Hệ giá đỡ chịu tải treo trần

Để treo khay cáp lên trần bê tông, kỹ sư thường sử dụng Thanh đa năng Unistrut (41×41 hoặc 41×21) kết hợp cùng Thanh ren (Ty ren M10, M12). Nở đạn sẽ được đóng trực tiếp vào trần bê tông để kết nối ty ren. Nhịp giá đỡ (Span) chuẩn khuyến cáo là từ 1.5m đến 2.0m.
