Đinh Rút: Cấu Tạo, Nguyên Lý Và Cách Sử Dụng Đúng Kỹ Thuật

Trong ngành gia công cơ khí, việc ghép nối các chi tiết mỏng luôn đòi hỏi phương pháp nhanh gọn. Đinh rút là một loại phụ kiện cơ học phổ biến được thiết kế cho mục đích này.

Sản phẩm cho phép tạo liên kết bền vững khi chỉ cần tiếp cận từ một phía. Dưới đây là thông tin chi tiết về cấu tạo, nguyên lý và cách sử dụng đinh rút.

1. Đinh rút là gì?

Đinh rút là một loại phụ kiện cơ khí chuyên dụng. Sản phẩm dùng để liên kết hai hoặc nhiều tấm vật liệu lại với nhau.

Phụ kiện này còn có các tên gọi khác như đinh tán rút hoặc rivet rút. Trong kỹ thuật quốc tế, sản phẩm thường được gọi là blind rivet.

Từ “mù” (blind) mô tả đặc tính thi công từ một phía của đinh. Người thợ không cần phải giữ hay tiếp cận mặt sau của phôi ghép.

2. Cấu tạo của đinh rút

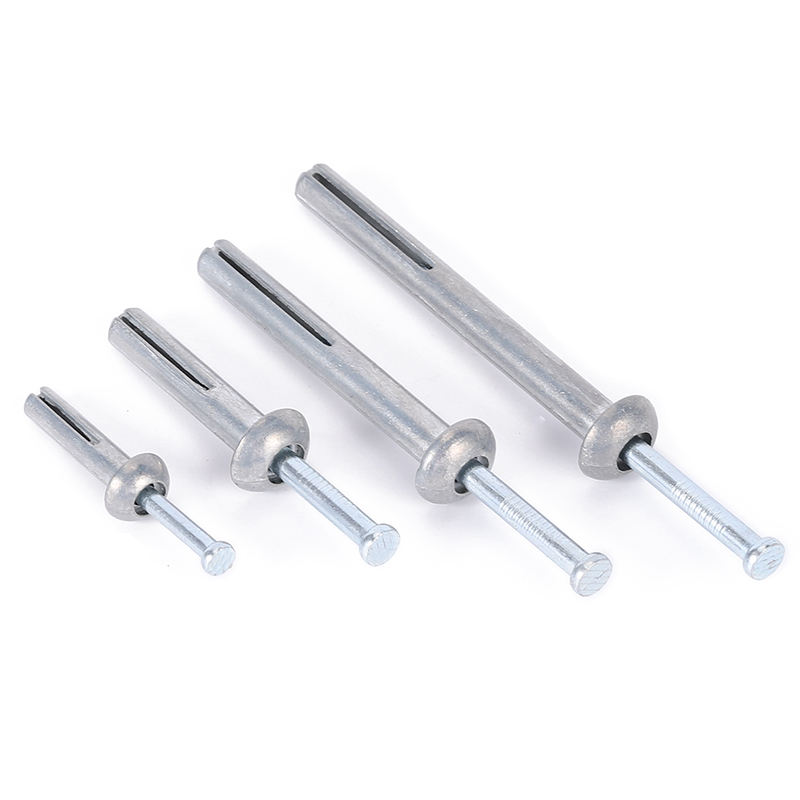

Quan sát thực tế cho thấy đinh rút gồm hai bộ phận chính gắn liền nhau. Hai bộ phận đó là thân đinh và chốt đinh.

2.1. Thân đinh rút

Thân đinh có dạng ống rỗng hình trụ tròn. Một đầu thân đinh có mũ vành tỳ đè với đường kính lớn hơn ống.

Mũ vành giữ cho thân đinh không bị tụt qua lỗ khoan của tấm vật liệu. Đầu còn lại là ống trụ rỗng để xỏ qua các chi tiết liên kết.

2.2. Chốt đinh (ruột đinh)

Chốt đinh là một thanh kim loại đặc ruột đặt lồng bên trong thân đinh. Chiều dài của chốt lớn hơn chiều dài thân đinh.

Một đầu chốt có phần gờ phình to hình nón hoặc viên bi. Phần gờ này tỳ sát vào đuôi ống thân đinh.

Trên thân chốt có một điểm khía nhỏ gọi là điểm thắt kỹ thuật. Điểm thắt này sẽ đứt khi lực kéo đạt ngưỡng quy định.

>>>Tham khảo thêm các sản phảm inox:

3. Nguyên lý hoạt động của đinh rút

Đinh rút hoạt động dựa trên cơ chế biến dạng dẻo kim loại. Quá trình tạo liên kết diễn ra qua hai giai đoạn chính.

3.1. Đưa đinh qua lỗ khoan

Các tấm vật liệu cần ghép được khoan lỗ định vị từ trước. Người thợ xỏ thân đinh qua các tấm vật liệu đó.

Mũ vành của thân đinh sẽ áp sát bề mặt trước của tấm kim loại. Phần đuôi thân và đầu nêm của chốt nằm ở mặt sau.

3.2. Rút chốt và tạo mối ghép

Dụng cụ rút đinh kẹp chặt phần thân chốt đang nhô ra ngoài. Sau đó, dụng cụ tác dụng lực kéo chốt ngược về phía trước.

Đầu nêm phình to bị kéo mạnh vào lòng ống thân đinh. Đuôi thân đinh bị nong rộng tạo thành đầu nở thứ hai ở phía sau.

Hai đầu đinh ép chặt các tấm vật liệu lại với nhau. Khi lực kéo đạt giới hạn, chốt sẽ đứt tại điểm thắt và rơi ra ngoài. Mối ghép cơ học được cố định chắc chắn trên chi tiết.

4. Các loại đinh rút

Đinh rút trên thị trường được phân loại theo nhiều tiêu chí kỹ thuật cụ thể.

4.1. Phân loại theo vật liệu sản xuất

Đinh rút nhôm có trọng lượng nhẹ và dễ thi công. Đinh rút thép có độ cứng chắc cơ học cao hơn.

Đinh rút inox có khả năng chống ăn mòn tốt trong môi trường ẩm ướt. Một số dòng sản phẩm kết hợp thân nhôm cùng chốt kéo bằng thép.

Thông tin vật liệu cần căn cứ theo chứng nhận của từng nhà sản xuất.

4.2. Phân loại theo hình dạng đầu mũ

Đinh rút đầu nấm có mũ tròn nhô lên trên bề mặt ghép. Đây là dạng đầu thông dụng nhất trong cơ khí.

Đinh rút đầu chìm dùng cho các vị trí yêu cầu bề mặt phẳng lỳ. Đinh rút vành rộng có đường kính mũ lớn để phân bổ lực trên vật liệu mềm.

5. Kích thước đinh rút

Khi chọn đinh rút, người dùng cần quan tâm đến các thông số kích thước cơ bản.

5.1. Đường kính thân đinh

Đường kính thân đinh quyết định kích thước mũi khoan cần sử dụng. Thông số này thường được tính theo đơn vị milimet.

Đường kính lỗ khoan cần lớn hơn thân đinh một khoảng dung sai nhỏ. Điều này giúp thao tác đưa đinh vào lỗ được thuận tiện.

5.2. Chiều dài thân đinh và khoảng kẹp

Chiều dài thân đinh quyết định phạm vi chiều dày vật liệu liên kết. Phạm vi này trong kỹ thuật gọi là grip range.

Nếu thân đinh quá ngắn, đầu nở phía sau không thể hình thành đầy đủ. Nếu thân đinh quá dài, mối ghép có thể bị lỏng lẻo sau khi rút.

Người mua cần đối chiếu thông số chiều dày với bảng kích thước nhà sản xuất.

6. Ứng dụng của đinh rút

Nhờ khả năng thi công một phía, đinh rút được dùng trong nhiều lĩnh vực sản xuất.

6.1. Ngành nhôm kính và cửa kim loại

Đinh rút dùng để ghép nối các thanh nhôm định hình. Sản phẩm liên kết khung bao cửa sổ và cửa đi rất chắc chắn.

Nó cũng được dùng để gắn bản lề và các phụ kiện khóa.

6.2. Sản xuất tủ điện và gia công kim loại tấm

Đinh rút liên kết các vách tôn vỏ tủ điện công nghiệp. Mối ghép tán đinh giữ bề mặt chi tiết gọn gàng.

Thao tác bấm đinh nhanh giúp nâng cao năng suất lắp ráp xưởng.

6.3. Lắp ráp ống gió và thùng xe

Hệ thống thông gió tòa nhà sử dụng đinh rút nối các khớp ống. Các tấm tôn bọc vỏ thùng xe tải cũng thường dùng phụ kiện này.

Mối ghép chịu được độ rung lắc trong quá trình phương tiện di chuyển.

7. Cách lựa chọn đinh rút phù hợp

Để đảm bảo chất lượng mối ghép, cần chọn đinh rút theo các tiêu chí rõ ràng.

7.1. Phù hợp với tổng chiều dày phôi ghép

Tổng chiều dày các tấm cần ghép phải nằm trong khoảng grip range của đinh. Yếu tố này giúp đinh tạo đủ lực kẹp ép chặt các bề mặt.

7.2. Phù hợp về tính chất vật liệu

Nên chọn vật liệu đinh rút tương thích với vật liệu tấm ghép. Việc chọn vật liệu đồng bộ giúp hạn chế hiện tượng ăn mòn điện hóa.

7.3. Phù hợp với yêu cầu bề mặt

Nếu kết cấu cần mặt phẳng lỳ, hãy chọn đinh rút đầu chìm. Nếu ghép vật liệu mềm như da hoặc nhựa, nên dùng đinh có vành rộng.

8. Cách sử dụng đinh rút

Quy trình sử dụng đinh rút tương đối đơn giản nhưng cần thực hiện cẩn thận.

8.1. Khoan lỗ và làm sạch

Dùng mũi khoan có đường kính phù hợp với thân đinh. Khoan lỗ vuông góc qua các tấm kim loại cần ghép nối.

Sau khi khoan, làm sạch mạt sắt và bavia xung quanh miệng lỗ.

8.2. Đặt đinh vào vị trí

Xỏ thân đinh rút qua lỗ khoan trên các tấm vật liệu. Đảm bảo phần mũ vành của đinh áp sát hoàn toàn vào bề mặt chi tiết.

8.3. Thao tác với dụng cụ rút đinh

Đưa đầu kẹp của kìm hoặc súng rút đinh vào thân chốt. Giữ dụng cụ vuông góc tuyệt đối với bề mặt làm việc.

Bóp kìm hoặc bấm cò để kéo chốt đinh cho đến khi chốt đứt. Mối ghép hoàn thiện ngay sau khi chốt đinh gãy rời.

9. Những lưu ý khi sử dụng đinh rút

Không khoan lỗ quá rộng vì sẽ làm giảm độ bám của đinh rút.
Không khoan lỗ quá chật vì sẽ làm biến dạng thân đinh khi xỏ vào.
Giữ đầu súng rút áp sát vào mũ đinh trong suốt quá trình bóp kìm.
Nếu đặt dụng cụ bị nghiêng, chốt đinh có thể bị đứt sớm hoặc lệch tâm.
Đinh rút là mối ghép cố định, không thể tái sử dụng sau khi đã kéo đứt.

10. Câu hỏi thường gặp về đinh rút (FAQ)

10.1. Đinh rút là gì?

Đinh rút là chi tiết kim loại dùng để tạo mối liên kết giữa các tấm vật liệu. Sản phẩm cho phép thi công tán đinh từ một mặt tiếp cận duy nhất.

10.2. Vì sao đinh rút còn gọi là đinh rút mù?

Tên gọi này bắt nguồn từ thuật ngữ blind rivet trong tiếng Anh. Từ “mù” chỉ việc người thợ không cần nhìn thấy mặt sau của mối ghép.

10.3. Đinh rút có tháo ra được không?

Đinh rút tạo ra mối liên kết vĩnh viễn. Nếu muốn tháo rời, người thợ phải dùng mũi khoan để khoan phá phần đầu đinh.

10.4. Làm sao để chọn chiều dài đinh rút phù hợp?

Người dùng cần đo tổng độ dày của các tấm vật liệu cần ghép. Sau đó chọn loại đinh có khoảng kẹp phù hợp theo catalogue nhà sản xuất.

10.5. Có cần dụng cụ chuyên dụng để bấm đinh rút không?

Có. Người thi công bắt buộc phải dùng kìm rút hoặc súng rút đinh chuyên dụng để kéo chốt.

10.6. Đinh rút có thể liên kết các vật liệu khác nhau không?

Có. Đinh rút có thể liên kết kim loại với gỗ, nhựa hoặc da. Khi ghép vật liệu mềm, nên dùng đinh có vành mũ to để tránh làm lún rách bề mặt.

11. Kết luận

Đinh rút là một giải pháp liên kết hiệu quả trong gia công cơ khí kim loại tấm. Khả năng thi công một phía mang lại sự tiện lợi lớn khi lắp ráp.

Việc hiểu rõ cấu tạo, nguyên lý và kích thước sẽ giúp chọn đúng loại đinh phù hợp.
