Trong ngành chế tạo máy, nhiều kết cấu đòi hỏi mối nối có khả năng xoay hoặc gá kẹp linh hoạt. Bu lông mắt DIN 444-B là chi tiết cơ khí đáp ứng tốt yêu cầu kỹ thuật này. Sản phẩm sở hữu phần đầu dạng vòng mắt tròn kết hợp với thân ren kéo dài.
Chi tiết này thường xuất hiện trong các cơ cấu kẹp, khớp xoay bản lề hoặc thanh giằng định vị. Bài viết dưới đây tổng hợp các thông tin kỹ thuật về tiêu chuẩn, cấu tạo và ứng dụng của sản phẩm. Nội dung giúp bạn hiểu đúng bản chất để sử dụng an toàn trong thực tế.
—
1. Bu lông mắt DIN 444-B là gì?

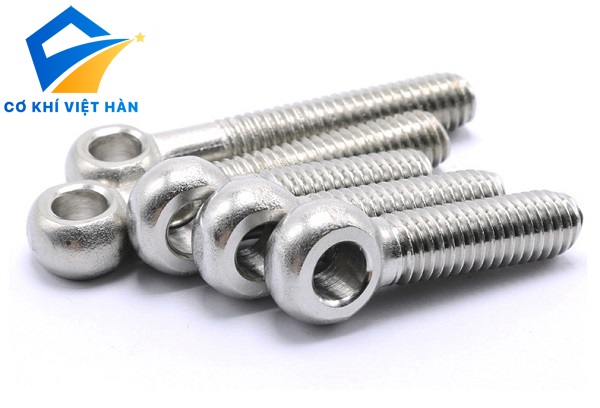

Bu lông mắt DIN 444-B là loại bu lông có phần đầu được gia công thành một lỗ khuyên tròn. Tên gọi tiếng Anh thông dụng của chi tiết này là eye bolt, còn tiếng Đức là Augenschrauben.
Lỗ mắt tròn ở đầu cho phép xỏ chốt, trục hoặc khớp nối bản lề qua thân bu lông. Phần thân có ren được vặn vào lỗ ren tương ứng hoặc siết cố định bằng đai ốc. Thiết kế này tạo nên mối liên kết động hoặc liên kết gá kẹp đóng mở nhanh.
—
2. Cấu tạo của bu lông mắt DIN 444-B
Cấu tạo của bu lông mắt gồm hai bộ phận chính liền khối với nhau. Sự liền khối này giúp chi tiết chịu lực kéo dọc trục ổn định.
2.1. Phần đầu mắt
Phần đầu bu lông được tạo hình khối tròn đặc có lỗ xuyên tâm ở giữa. Bề mặt lỗ mắt được gia công nhẵn phẳng để tiếp nhận trục chốt định vị.
Độ dày của đầu mắt được thiết kế đủ dày để tránh biến dạng khi chịu tải. Kích thước lỗ mắt được chuẩn hóa để ăn khớp với các loại chốt bản lề thông dụng.
2.2. Thân và phần ren
Thân bu lông kéo dài vuông góc với trục của lỗ mắt tròn. Trên thân được tiện bước ren hệ mét tiêu chuẩn để kết hợp với đai ốc.
Tùy theo chiều dài, phần ren có thể là ren lửng hoặc tiện sát cổ thân. Phần ren chuẩn giúp thao tác vặn ốc diễn ra êm ái và chắc chắn.
>>>Tham khảo thêm các sản phảm inox:
- Bu lông Inox Việt Hàn
- Thanh ren – Ty ren Inox
- Xích inox các loại Việt Hàn
- Long đen inox Việt Hàn
- Êcu – Đai ốc inox
- Ubolt inox
- Dây cáp
- Vít inox các loại
—
3. Đặc điểm kết cấu của dạng DIN 444-B
Tiêu chuẩn DIN 444 quy định về hình dạng hình học của các dòng bu lông mắt cơ khí. Trong đó, tiêu chuẩn chia thành hai dạng kết cấu chính là Form A và Form B.
Dạng DIN 444-B thường có phần ren được gia công với độ chính xác cao và có rãnh thoát ren chuẩn. Cổ thân tiếp giáp giữa đầu mắt và đoạn ren được xử lý để giảm ứng suất tập trung.
Người dùng cần đối chiếu bản vẽ thiết kế để chọn đúng dạng Form A hoặc Form B. Việc lựa chọn đúng giúp bu lông ăn khớp chuẩn xác với các chi tiết cơ khí đi kèm.
—
4. Phân biệt bu lông mắt DIN 444-B với thiết bị nâng hạ
Một lưu ý kỹ thuật quan trọng là người dùng không nên đánh đồng bu lông DIN 444-B với bu lông móc cẩu. Bu lông mắt DIN 444-B chủ yếu phục vụ gá kẹp cơ cấu máy và thanh giằng bản lề.
Dòng bu lông nâng cẩu chuyên dụng (như tiêu chuẩn DIN 580) được thiết kế riêng với các thông số tải nâng xác định. Loại bu lông nâng có vành tỳ rộng và được kiểm nghiệm nghiêm ngặt về giới hạn tải trọng làm việc (WLL).
Nếu bu lông mắt DIN 444-B không có chứng chỉ thử tải nâng, tuyệt đối không dùng làm điểm móc cẩu hàng. Việc sử dụng sai công năng có thể gây mất an toàn nghiêm trọng cho công trình.
—
5. Kích thước bu lông mắt DIN 444-B
Kích thước của bu lông mắt được xác định qua đường kính ren và chiều dài thân. Các kích thước ren hệ mét phổ biến gồm M6, M8, M10, M12, M16 và M20.
Bên cạnh cỡ ren, đường kính trong của lỗ mắt là thông số rất được quan tâm. Thông số này quyết định kích thước chốt định vị có thể xỏ vừa qua đầu bu lông.

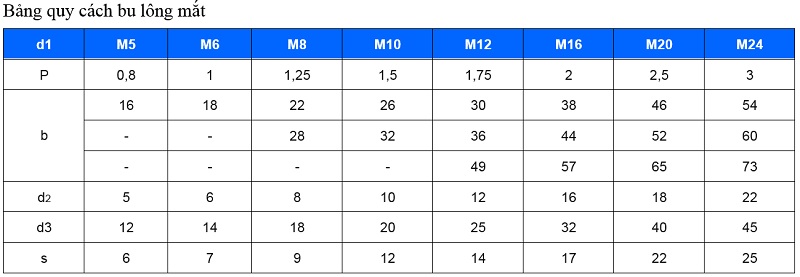

| Thông số kỹ thuật | Ý nghĩa trong thiết kế và lắp ráp |
|---|---|
| Đường kính ren thân (d) | Xác định kích cỡ đai ốc hoặc lỗ taro ăn khớp |
| Chiều dài thân bu lông (L) | Tính từ tâm lỗ mắt đến điểm cuối cùng của thân ren |
| Đường kính trong lỗ mắt (d2) | Căn cứ lựa chọn kích thước chốt định vị hoặc trục xoay |
| Độ dày đầu mắt (s) | Quyết định khe hở gá kẹp của rãnh bản lề cơ khí |
Thông số kích thước cụ thể và dung sai chế tạo cần tra cứu theo catalogue của nhà sản xuất. Điều này giúp đảm bảo sự đồng bộ giữa bu lông và đồ gá máy móc.
—
6. Vật liệu của bu lông mắt
Bu lông mắt DIN 444-B được sản xuất từ nhiều nhóm vật liệu kim loại khác nhau. Việc chọn vật liệu phụ thuộc trực tiếp vào điều kiện môi trường làm việc.
Thép carbon cường độ cao thích hợp cho các chi tiết máy chịu tải trong nhà xưởng khô ráo. Bề mặt thép thường được nhuộm đen hoặc mạ kẽm để hạn chế gỉ sét bề mặt.
Thép không gỉ inox được ưu tiên cho môi trường tiếp xúc với nước ẩm hoặc hóa chất. Tùy theo yêu cầu, sản phẩm có thể gia công từ Inox 201, Inox 304 hoặc Inox 316. Người mua cần kiểm tra chứng chỉ xuất xưởng để xác định đúng mác thép của lô hàng.
—
7. Ứng dụng của bu lông mắt DIN 444-B
Nhờ kết cấu đầu khuyên xoay tiện lợi, bu lông DIN 444-B xuất hiện trong nhiều ngành kỹ thuật:
- Đồ gá và khuôn mẫu: Ứng dụng trong các cơ cấu kẹp phôi nhanh và nắp đậy khuôn đúc.
- Nắp hầm và bồn áp lực: Làm chốt vặn ép chặt nắp bồn chứa thông qua cơ cấu bản lề lật.
- Cơ cấu thanh giằng: Làm đầu nối điều chỉnh lực căng cho hệ thống khung đỡ cơ học.
- Ngành thiết bị thể thao: Tạo điểm luồn dây cáp hoặc làm trục xoay cho các khớp bản lề.
—
8. Cách lựa chọn bu lông mắt phù hợp
Để liên kết làm việc ổn định, người chọn mua cần xem xét các tiêu chí kỹ thuật sau:
- Đường kính ren và chiều dài: Chọn kích cỡ ren và chiều dài thân phù hợp với vị trí gá.
- Kích thước lỗ mắt: Đảm bảo đường kính lỗ mắt vừa khít với trục chốt định vị đi kèm.
- Môi trường làm việc: Chọn mác thép mạ hoặc mác inox tương thích với độ ẩm xung quanh.
- Mục đích liên kết: Xác định rõ bu lông dùng để gá kẹp xoay hay liên kết kéo định vị.
—
9. Cách lắp đặt và sử dụng
Quy trình sử dụng bu lông mắt DIN 444-B đòi hỏi thao tác căn chỉnh đồng tâm. Thân bu lông được vặn vào lỗ ren hoặc xỏ qua chi tiết rồi siết giữ bằng đai ốc.
Phần đầu mắt được lồng vào khe rãnh bản lề và cố định bằng một chốt trục ngang. Khi cần nới lỏng nắp đậy, người thợ chỉ việc nhả đai ốc và lật nghiêng thân bu lông.
Cơ chế này giúp tháo mở nhanh các cụm nắp đậy mà không cần tháo rời hoàn toàn bu lông. Thao tác tiện lợi này giúp nâng cao đáng kể hiệu suất vận hành máy móc.
—
10. Những lưu ý khi sử dụng
Khi lắp đặt, người thao tác cần tránh để bu lông mắt chịu lực uốn ngang thân ren. Lực uốn lớn có thể làm cong thân bu lông và gây hỏng bước ren tiếp xúc.
Đường kính chốt xỏ qua mắt bu lông cần có khe hở dung sai vừa phải. Nếu chốt quá nhỏ sẽ gây rơ lắc, trong khi chốt quá to sẽ không thể luồn qua lỗ mắt.
—
11. Câu hỏi thường gặp về bu lông mắt DIN 444-B (FAQ)
11.1. Bu lông mắt DIN 444-B là gì?
Đây là loại bu lông có đầu dạng vòng khuyên tròn và thân có ren. Sản phẩm thường dùng làm khớp xoay bản lề hoặc chi tiết gá kẹp máy.
11.2. DIN 444-B khác DIN 444-A ở điểm nào?
Hai dạng này khác nhau về quy cách gia công rãnh ren và cổ thân bu lông. Dạng Form B thường có ren chính xác và rãnh thoát ren theo tiêu chuẩn quy định.
11.3. Bu lông mắt DIN 444-B có dùng để cẩu hàng được không?
Không nên. Sản phẩm được thiết kế cho mục đích liên kết cơ khí và gá kẹp. Việc nâng hạ hàng hóa đòi hỏi các dòng bu lông móc cẩu chuyên dụng có kiểm định tải trọng.
11.4. Lỗ mắt ở đầu bu lông có tác dụng gì?
Lỗ mắt dùng để xỏ chốt trục bản lề hoặc luồn dây neo giữ. Thiết kế này tạo điểm xoay linh hoạt cho các cơ cấu đóng mở nhanh.
11.5. Bu lông mắt DIN 444-B có những vật liệu nào?
Sản phẩm có thể được sản xuất từ thép carbon hoặc các mác thép không gỉ inox. Việc chọn vật liệu phụ thuộc vào yêu cầu chịu lực và chống ăn mòn.
—
12. Kết luận
Bu lông mắt DIN 444-B là phụ kiện cơ khí hữu ích cho các cơ cấu bản lề và gá kẹp. Đầu mắt tròn đặc trưng giúp tạo nên những liên kết xoay linh hoạt trong chế tạo máy.
Người sử dụng cần phân biệt rõ sản phẩm này với thiết bị móc nâng chuyên dụng. Bạn nên tham khảo catalogue kỹ thuật từ nhà cung cấp để lựa chọn đúng kích thước và vật liệu.
==================================================
