Trong kỹ thuật lắp ráp, nhiều mối ghép đòi hỏi khả năng tháo mở nhanh bằng tay. Bu lông inox tai hồng (tai chuồn) DIN 316 là chi tiết cơ khí đáp ứng tốt yêu cầu này. Thiết kế hai cánh rộng ở phần đầu cho phép người dùng thao tác mà không cần dụng cụ.
Sản phẩm mang lại sự tiện lợi cho các cơ cấu cần căn chỉnh hoặc tháo lắp thường xuyên. Việc nắm rõ đặc tính kỹ thuật giúp người thiết kế bố trí mối ghép hợp lý. Bài viết dưới đây cung cấp thông tin chi tiết về cấu tạo, tiêu chuẩn và ứng dụng thực tế.
—
1. Bu lông inox tai hồng DIN 316 là gì?

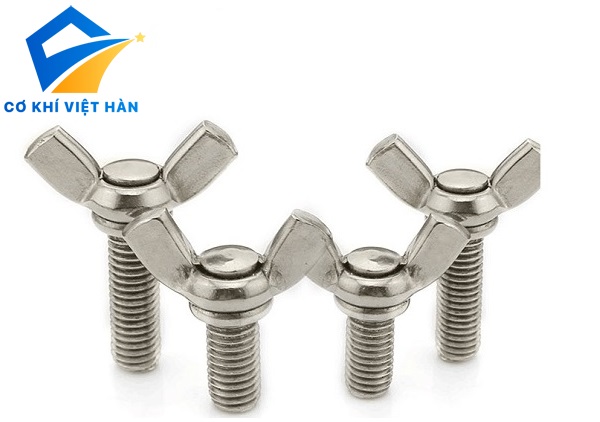

Bu lông inox tai hồng DIN 316 là loại bu lông có phần đầu dạng hai cánh xòe đối xứng. Trong thực tế, sản phẩm còn được gọi là bu lông tai chuồn hoặc bu lông cánh. Tên gọi tiếng Anh thông dụng của dòng phụ kiện này là wing bolt.
Chi tiết này sở hữu thân ren ngoài để kết hợp với lỗ taro hoặc đai ốc phù hợp. Hai tai ở đầu bu lông đóng vai trò như điểm tỳ ngón tay khi vặn siết. Sản phẩm được sử dụng cho các vị trí có tải trọng kẹp vừa phải và cần thao tác linh hoạt.
—
2. Cấu tạo của bu lông inox tai hồng DIN 316
Cấu tạo của bu lông gồm hai phần chính được đúc hoặc dập liền khối với nhau. Sự liền khối đảm bảo khả năng truyền lực xoay ổn định khi vặn bằng tay.
2.1. Phần đầu tai hồng
Đầu bu lông được tạo hình với hai cánh dẹt nhô cao sang hai bên đối xứng. Các góc mép cánh thường được bo tròn mịn để tránh gây cấn đau tay khi thao tác. Khoảng xòe của hai cánh tạo cánh tay đòn giúp việc vặn ren diễn ra nhẹ nhàng.
2.2. Thân bu lông
Thân bu lông có dạng trục tròn đồng tâm nối liền bên dưới phần đầu cánh. Chiều dài thân bu lông được sản xuất đa dạng theo các quy cách tiêu chuẩn. Kích thước thân quyết định phạm vi chiều dày của các tấm chi tiết có thể ghép nối.
2.3. Phần ren
Bề mặt thân bu lông được tiện hoặc cán bước ren hệ mét tiêu chuẩn quốc tế. Chiều dài phần ren có thể là ren suốt hoặc ren lửng tùy theo chiều dài tổng thể. Đoạn ren ngoài này ăn khớp trực tiếp với đai ốc hoặc lỗ ren sẵn trên thiết bị.
>>>Tham khảo thêm các sản phảm inox:
- Bu lông Inox Việt Hàn
- Thanh ren – Ty ren Inox
- Xích inox các loại Việt Hàn
- Long đen inox Việt Hàn
- Êcu – Đai ốc inox
- Ubolt inox
- Dây cáp
- Vít inox các loại
—
3. Tiêu chuẩn DIN 316 có ý nghĩa gì?

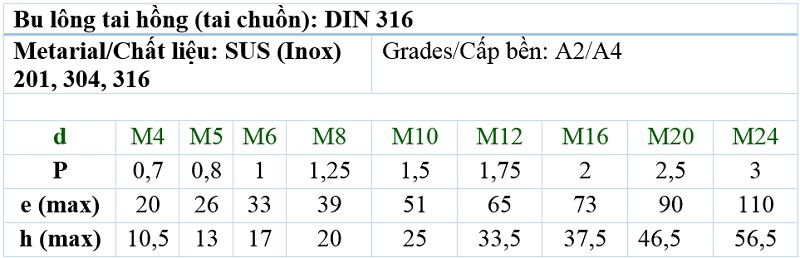

DIN 316 là tiêu chuẩn kỹ thuật do Viện Tiêu chuẩn Đức ban hành. Tiêu chuẩn này quy định cụ thể về kích thước hình học cho dòng bu lông tai hồng. Các thông số quy chuẩn gồm bước ren, chiều cao đầu, sải cánh tai và dung sai chế tạo.
Người dùng cần lưu ý rằng DIN 316 chỉ là ký hiệu tiêu chuẩn kích thước. Tiêu chuẩn này hoàn toàn không đồng nghĩa với mác thép không gỉ Inox 316. Cùng theo chuẩn DIN 316, bu lông có thể được sản xuất từ thép carbon hoặc nhiều mác inox khác nhau.
—
4. Đặc điểm của bu lông tai hồng DIN 316
Điểm nhận biết rõ nhất của sản phẩm là phần đầu có hai cánh xòe dạng tai chuồn. Cấu tạo này giúp người thao tác không bị phụ thuộc vào cờ lê hay tua vít khi siết ốc.
Bu lông rất thích hợp cho các liên kết cần kiểm tra, bảo trì hoặc tháo dỡ định kỳ. Hình dáng sản phẩm gọn gàng, mang tính cơ động cao và dễ dàng nhận biết. Tuy nhiên, lực siết tạo ra bằng tay sẽ có giới hạn nhất định so với việc siết bằng đồ nghề.
—
5. Các loại inox có thể sử dụng cho bu lông tai hồng
Trên thị trường, bu lông tai hồng DIN 316 có thể được gia công từ nhiều mác thép không gỉ khác nhau. Mỗi mác vật liệu đáp ứng một điều kiện môi trường làm việc riêng:
- Inox 201: Phù hợp cho môi trường trong nhà khô ráo, có độ cứng tốt và tối ưu chi phí vật tư.
- Inox 304: Mác thép phổ biến nhờ khả năng chống oxy hóa tốt trong môi trường ẩm ướt thông thường.
- Inox 316: Thích hợp cho các vị trí tiếp xúc trực tiếp với hóa chất ăn mòn hoặc hơi muối biển.
Mác vật liệu thực tế không do tên tiêu chuẩn DIN 316 quy định. Khách hàng cần đối chiếu theo catalogue hoặc chứng chỉ vật liệu của nhà cung cấp để xác nhận đúng chủng loại.
—
6. Nguyên lý sử dụng và cách lắp đặt
Nguyên lý sử dụng của bu lông tai hồng hướng đến sự đơn giản và thuận tiện bằng tay. Quy trình lắp ráp cơ bản diễn ra qua các bước kỹ thuật sau:
Đầu tiên, người thao tác xỏ thân ren của bu lông qua lỗ trên các chi tiết cần liên kết. Mũi ren được đưa vào lỗ taro hoặc kết hợp với đai ốc có bước ren tương thích.
Người lắp dùng ngón tay kẹp vào hai cánh tai trên đầu bu lông rồi xoay theo chiều kim đồng hồ. Thao tác vặn tiếp tục cho đến khi mặt đáy đầu bu lông áp sát vào chi tiết.
Lực siết bằng tay cần được điều chỉnh ở mức vừa đủ để kẹp giữ mối ghép. Không nên dùng bu lông tai hồng thay thế cho các vị trí yêu cầu lực kẹp cơ học cực lớn.
—
7. Ứng dụng của bu lông inox tai hồng
Nhờ khả năng tháo lắp linh hoạt, bu lông tai hồng DIN 316 xuất hiện trong nhiều lĩnh vực:
- Lắp đặt nắp đậy thiết bị, cửa thăm kỹ thuật và hộp bảo vệ máy móc.
- Ứng dụng trong các cơ cấu gá kẹp phôi thủ công và đồ gá kiểm tra linh kiện.
- Lắp ráp chân giá đỡ máy ảnh, thiết bị ánh sáng và chân đỡ nhạc cụ.
- Sử dụng trong các cụm chi tiết cơ khí đòi hỏi tháo dỡ vệ sinh hàng ngày.
Sản phẩm chỉ phù hợp khi thiết kế của hệ thống cho phép dùng liên kết vặn tay. Người thiết kế cần cân nhắc tải trọng làm việc trước khi đưa vào ứng dụng thực tế.
—
8. Phân biệt bu lông tai hồng và đai ốc tai hồng
Người mua cần phân biệt rõ giữa bu lông tai hồng và đai ốc tai hồng. Hai chi tiết này phối hợp với nhau nhưng có cấu tạo ren hoàn toàn trái ngược:
| Tiêu chí phân biệt | Bu lông tai hồng (DIN 316) | Đai ốc tai hồng (DIN 315) |
|---|---|---|
| Loại ren | Ren ngoài tiện dọc theo thân trục | Ren trong tiện bên trong lòng lỗ |
| Cấu tạo tổng thể | Gồm phần đầu hai cánh và thân ren | Gồm phần thân đai ốc rỗng và hai cánh |
| Chức năng liên kết | Xỏ qua phôi để vặn vào ren trong | Vặn siết ngoài vào thân bu lông hoặc ty ren |
| Cách thức thao tác | Dùng ngón tay xoay phần đầu bu lông | Dùng ngón tay xoay thân đai ốc |
Việc hiểu đúng chức năng giúp tránh nhầm lẫn khi lên danh mục vật tư cơ khí. Cả hai chi tiết đều phục vụ cho các mối nối tháo lắp thủ công nhanh chóng.
—
9. Phân biệt bu lông tai hồng với bu lông đầu lục giác
Bu lông tai hồng và bu lông lục giác thông thường phục vụ những mục đích sử dụng khác nhau. Bảng đối chiếu dưới đây làm rõ các đặc tính kỹ thuật chính:
| Tiêu chí so sánh | Bu lông tai hồng DIN 316 | Bu lông lục giác thông thường |
|---|---|---|
| Hình dạng phần đầu | Đầu có hai cánh dẹt xòe sang hai bên | Đầu hình lục giác sáu cạnh đều tiêu chuẩn |
| Phương thức siết vặn | Thao tác trực tiếp bằng lực ngón tay | Bắt buộc dùng cờ lê hoặc đầu tuýp vặn |
| Lực kẹp tạo ra | Mức tải vừa phải theo lực tay người | Mức tải lớn nhờ mô-men siết của dụng cụ |
| Không gian lắp đặt | Cần khoảng trống để xoay sải cánh tai | Chỉ cần không gian vừa vặn cho góc xoay cờ lê |
Mỗi dòng bu lông đều có ưu thế riêng trong từng trường hợp lắp đặt. Sự lựa chọn phụ thuộc vào yêu cầu chịu lực và tần suất tháo mở của kết cấu.
—
10. Cách chọn bu lông inox tai hồng DIN 316
Để đảm bảo mối liên kết hoạt động ổn định, việc lựa chọn bu lông cần dựa trên các tiêu chí:
- Đường kính ren: Xác định các cỡ ren danh định phù hợp với chi tiết ghép nối.
- Chiều dài thân bu lông: Chiều dài cần đủ để xuyên qua phôi và ăn khớp trọn vẹn bước ren.
- Không gian thao tác: Đảm bảo khu vực xung quanh đủ rộng để sải cánh tai có thể quay tròn.
- Mác inox tương thích: Căn cứ vào độ ẩm và môi trường tiếp xúc để chọn mác inox phù hợp.
- Bước ren ăn khớp: Kiểm tra bước ren của bu lông trùng khớp với đai ốc hoặc lỗ ren có sẵn.
Quy cách kích thước cụ thể cần được đối chiếu theo catalogue và sản phẩm thực tế của nhà sản xuất.
—
11. Lưu ý khi sử dụng bu lông tai hồng inox
Khi lắp đặt, người dùng cần đảm bảo không gian xung quanh không có vật cản sải cánh tai. Nếu cánh tai bị cấn chạm, người thợ sẽ không thể vặn bu lông vào hết hành trình ren.
Chỉ nên dùng lực của ngón tay để siết chặt đầu bu lông. Không nên dùng kìm hoặc đồ nghề cơ khí để bẩy cánh tai vì có thể làm biến dạng hoặc gãy đầu cánh.
Vật liệu inox có thể xảy ra hiện tượng kẹt ren khi bề mặt dính bụi cát hoặc vặn quá nhanh. Người thao tác nên làm sạch bước ren và vặn đều tay để mối ghép được trơn tru.
—
12. Mua bu lông inox tai hồng DIN 316 ở đâu?
Việc tìm kiếm đơn vị cung cấp bu lông tiêu chuẩn giúp đảm bảo sự chuẩn xác về bước ren và kích thước. Khách hàng nên lựa chọn các nhà phân phối có thông tin kỹ thuật rõ ràng và minh bạch.
Cơ Khí Việt Hàn là đơn vị chuyên phân phối các sản phẩm bu lông, đai ốc và vật tư lắp xiết inox. Đơn vị luôn sẵn sàng tư vấn kỹ thuật giúp khách hàng chọn đúng quy cách cho từng ứng dụng.
—
13. Kết luận
Bu lông inox tai hồng (tai chuồn) DIN 316 là phụ kiện tiện ích cho các kết cấu tháo mở thủ công. Hai cánh dẹt ở đầu bu lông giúp tối ưu hóa thời gian thao tác mà không cần đồ nghề.
Sản phẩm có sự khác biệt rõ rệt về công năng và lực kẹp so với bu lông lục giác thông thường. Người dùng cần kiểm tra kỹ kích thước ren, không gian quay và mác inox để đảm bảo hiệu quả làm việc.
==================================================
